一、贴片代码检测核心（工业生产线高效排查策略）
在工业自动化产线和设备控制柜的现场维修中，贴片代码检测是快速定位电子元器件故障的核心技能。一条SMT贴片线可能部署数十台扫码设备和数百个贴片元件，任何一个元件损坏都可能导致整条产线停机-。测量贴片代码元器件好坏的能力，直接决定了维修效率和设备复工速度。
本文将贴片代码检测方法划分为三个实操层次：基础代码识别（解决“这是什么元件”的问题）、万用表检测（新手快速初筛）、专业仪器检测（适配工厂批量检测需求）。所有方法和案例均基于工业生产现场的常见场景，涵盖工厂质检员、设备维修技师和电子爱好者的不同需求，帮助读者独立完成工业贴片元器件好坏判断。
核心价值：一张小纸条上记录故障代码，带出“检查继电器→测量阻值→更换模块”的操作指引，即可让维修按标准流程推进-。本文的目标，就是让你具备这样标准化的故障排查能力。
二、前置准备（适配工业生产线检测场景）
1. 工业贴片代码检测核心工具介绍
检测工具的选择直接关系到判断结果的准确性，不同层级从业者的工具配置差异明显。
基础配置（工厂入门质检员/电子爱好者适用）：
数字万用表：推荐带蜂鸣通断档、二极管档和电阻档的型号（如Fluke 17B+、胜利VC890C+）。测量前先确认万用表电阻挡内部电压不超过6V，量程优先选择R×100或R×1k挡-。
带尖头表笔或贴片测试夹：工业电路板上贴片元件体积小、引脚间距密，普通表笔无法精确接触-。建议自制备用尖针——将表笔线头焊在细长针上，用耐热胶布裹好绝缘-。
放大镜或手机微距镜头：工业贴片元件表面代码通常只有2~4个字符（如“103”“1AM”“A5”），肉眼难以辨认，放大观察是读取代码的前提。
专业配置（工厂专业质检工程师/设备维修技师适用）：
LCR电桥：检测贴片电容和电感的精度远高于万用表，适配工业质检对电容容量公差（±5%~±20%）、电感Q值的要求。
贴片元件测试夹：专用于SMD元件的测试夹具，可将微小贴片元件固定后进行精确测量，避免表笔打滑-。
丝印反查工具：如SMDmark（http://www.smdmark.com/）覆盖超过2300万条代码数据，支持封装筛选；也可在Nexperia等厂商官网直接丝印查找对应型号-。
工业级电容镊子：针对PCB上无标注的贴片电容，可在不拆焊的情况下测量容量值，大幅提升工业现场检测效率-。
2. 工业贴片代码检测安全注意事项（重中之重）
工业生产线上的电路板通常处于带电或带电余压状态，检测安全不容忽视。以下4条务必牢记：
断电优先：测量前必须先断开设备总电源，并等待电容放电完成（工业设备中的大电容放电可能需要数分钟）。测量过程中切勿带电操作，以免损坏万用表和被测元件-。
静电防护：工业环境中静电放电是贴片元件损坏的主要成因之一-。操作前务必佩戴防静电手环，工作台铺设防静电垫。尤其在秋冬干燥季节，静电风险成倍增加。
环境检查：工业生产现场常有粉尘、油污和振动。检测前用无水酒精清洁电路板表面，确保贴片代码清晰可见，排除污渍导致的代码误读。
元件识别先行：在测量之前，先通过代码确定元件的类型和参数。不同元件（电阻、电容、二极管、三极管）的测量方法和标准完全不同，盲目测量极易误判。
3. 贴片代码基础认知（适配工业精准检测）
贴片代码（SMD Code，也称丝印Marking）是厂商在微小贴片元件表面印刷的标识字符，用于代表元件的型号、参数和生产批次。因元件体积小（常见封装有0402、0603、0805等），厂商无法印刷完整型号，只能用2~4个字符进行高度简化的编码--。
不同工业场景下常见的贴片代码类型：
| 元件类型 | 代码特征 | 工业场景举例 |
|---|---|---|
| 贴片电阻 | 数字代码（103=10kΩ，102=1kΩ） | 工业传感器电路、电源板分压电路 |
| 贴片电容 | 字母+数字代码（104=0.1μF）；或EIA代码（A5=0.1μF） | 工厂设备滤波电路、PFC反馈电路- |
| 贴片三极管 | 2~3位字母数字（如1AM、2F） | 驱动电路、开关电路 |
| 贴片二极管 | 1~2位字母（如A4、B6） | 整流电路、保护电路 |
| 电源管理IC | 字母数字组合（如GG01C、OB2263） | 工业电源模块、显示器电源板- |
| 精密电阻 | EIA-96标准（如01A=100Ω±1%，68C=499kΩ±1%） | 精密测量设备、仪器仪表- |
关键点：同一个代码在不同封装尺寸下可能对应不同型号的元件-。查询时必须同时确认封装类型和引脚数量，这是工业现场维修中最容易出错的地方。
三、核心检测方法（分层实操）
1. 贴片代码基础检测法（工业新手快速初筛）
对于工厂入门质检员和电子爱好者，以下3步可快速完成贴片元器件的好坏初筛：
第一步：视觉检查法（识别物理损坏）
在工业环境中，贴片元件最常出现的物理损坏有：
烧焦/变色：贴片电阻或电容表面出现焦黑、鼓包，通常是过流或过压导致烧毁。例如，PFC反馈电路中的贴片电阻阻值变小（如分压电阻从正常值降至异常值），会引起PFC输出电压下降，最终导致主电源欠压保护停机-。
裂纹/断裂：元件表面或侧面出现细裂纹，多为机械应力或热冲击所致。SMT生产中，元件损坏常源于静电放电或机械应力-。
引脚氧化/虚焊：焊点灰暗、有裂缝，影响电气连接。
第二步：通断检测法（在路快速排查）
使用万用表通断档（蜂鸣档），在电路板通电状态下测量贴片元件两端是否导通。具体操作：
测量电阻两端：若蜂鸣器长鸣且示数为0，说明电阻已短路（损坏）。
测量电容两端：若蜂鸣器瞬间鸣响后消失，属正常充电过程；若持续鸣响，说明电容已击穿短路。
注意：此方法只能大致估计，对于怀疑损坏的贴片元件，必须焊下后进行开路检测-。
第三步：代码读取与参数核对
通过放大镜或微距镜头读取贴片元件表面的代码，再通过SMD Codebook或在线数据库（如SMDmark）查询代码对应的型号和参数--。具体操作：
电阻类：三位数字代码，前两位为有效数字，第三位为10的幂。例如“103”=10×10³Ω=10kΩ；“102”=10×10²Ω=1kΩ--。
EIA-96精密电阻：如“01A”——查表可知01对应100，A对应10⁰，即100Ω±1%；“68C”——68对应499，C对应10²，即49.9kΩ±1%-。
电容类：三位数字代码，前两位为有效数字，第三位为乘数，单位pF。例如“104”=10×10⁴pF=0.1μF-。
2. 万用表检测贴片代码元器件方法（工业新手重点掌握）
万用表是工业维修中最基础也最通用的检测工具，本节分模块详解不同类型贴片元器件的万用表检测步骤。
模块一：贴片电阻的万用表检测
步骤：
将万用表调至电阻档（Ω），根据电阻标称阻值选择合适的量程（通常选择比标称值稍大的量程）。
用表笔（建议使用尖头表笔）接触电阻两端焊点。
读取显示值并与代码所标示的阻值对比。
判断标准（工业场景适配）：
测量值在标称值±1%~±5%以内（具体公差取决于电阻精度等级）→ 电阻正常。
测量值无穷大（开路）→ 电阻断路，损坏。
测量值远小于标称值（接近0）→ 电阻短路，损坏。
测量值严重偏离标称值（如标称10kΩ测得5kΩ）→ 电阻阻值漂移，需更换。
工业实用技巧：在工厂流水线上，对贴片电阻进行“在路检测”（不拆焊直接测）时，测量值可能受并联电路影响而偏低。对于怀疑的电阻，务必焊下一端后再测量确认。
模块二：贴片电容的万用表检测
步骤：
将万用表调至电容测量档（符号“C”）。若万用表无电容档，可使用电阻档进行定性判断。
将表笔接触电容两极（注意：贴片电容无极性，但钽电容有极性，需注意区分）-。
读取显示值，与代码或电路图标注值对比。
判断标准：
电容档读数在标称值公差范围内（通常±10%~±20%）→ 电容正常。
电阻档测量时：表笔接触瞬间有读数后逐渐归零（充电过程）→ 正常；始终为0→电容短路；始终无穷大→电容开路。
工业场景注意：PCB上的贴片电容（尤其是陶瓷电容）通常不印代码，无法直接得知参数-。维修时需通过追踪电路和查阅芯片典型电路来推断电容参数，电容镊子是此场景下的利器-。
模块三：贴片三极管的万用表检测
步骤（使用二极管档，以NPN型为例）：
将万用表调至二极管档（蜂鸣档）。
红表笔接基极（b极），黑表笔分别接发射极（e极）和集电极（c极）。
观察两次测量的读数。
判断标准：
两个PN结的正向读数均在600左右（硅管），反向测量无读数（或OL）→ 三极管正常-。
任意PN结的正反向读数均为0或均为无穷大→ 三极管损坏。
无法通过测量定位b极，或测得结果不一致→ 三极管可能损坏或管型判断错误。
管型快速判断方法：若红表笔接某引脚时，黑表笔测另外两引脚均有约600的读数，则该引脚为b极，此管为NPN型。若黑表笔接某引脚时红表笔测另外两引脚有读数，则为PNP型-。
模块四：贴片二极管的万用表检测
步骤：
万用表调至二极管档。
红表笔接阳极（通常无标记端），黑表笔接阴极（通常有条纹标记端）。
判断标准：
正向导通时有0.5V~0.7V左右的压降（硅管），反向不导通（显示OL）→ 二极管正常。
正反向均导通→ 二极管击穿短路。
正反向均不导通→ 二极管断路损坏。
3. 工业专业仪器检测贴片代码方法（进阶精准检测）
对于工厂专业质检工程师和设备维修技师，万用表无法满足高精度和批量检测需求，需引入专业检测设备。
（1）LCR电桥检测贴片电容与电感
适用范围：精确测量贴片电容的容量值、损耗角正切值（DF），以及贴片电感的电感量、品质因数（Q值）。
操作流程：
将被测贴片元件从电路板上拆下（或使用贴片测试夹在路测量）。
LCR电桥选择相应的测量模式（电容C/电感L）。
设置测试频率（通常为1kHz或100kHz，取决于元件类型）。
用测试夹夹住元件两端，读取测量值。
工业判断标准：电容容量值在标称公差内（一般工业电容公差±10%~±20%），DF值低于规格书要求（通常小于0.1），判为合格。对于在路检测时，测量值受周边电路影响，参考意义有限，最终判断需以拆焊后的测量为准。
（2）汽车诊断仪检测汽车电子贴片元件
在汽车维修场景中，汽车诊断仪（如X431、道通）可读取ECU数据流，配合万用表验证传感器信号。
应用示例（氧传感器信号检测）：
使用诊断仪连接OBD接口，读取氧传感器的实时电压信号。
用万用表直流电压档测量氧传感器信号线与地线之间的电压。
正常氧传感器电压应在0.1V~0.9V之间周期性波动，若电压固定在某值或波动异常，则传感器损坏或线路故障。
行业标准参考：国内工业电子元器件检测执行GB/T 2423《电工电子产品环境试验》、GB/T 5080.7《设备可靠性试验》等基础标准，国际遵循IPC-A-610《电子组装验收条件》等规范-。专业检测应参照上述标准执行。
（3）汽车电子元器件无损检测方法（进阶参考）
对于汽车电子、航空航天等高要求领域的贴片元件检测，若样品外观完好但部分功能失灵，工程师可通过电性能测试定位可疑线路-。进一步确认失效节点时，可采用声学显微镜（C-SAM）进行无损检测，该方法可有效发现半导体封装内部的空洞、分层和裂纹等隐藏缺陷-。
四、补充模块
1. 工业场景下不同类型贴片元器件的检测重点
| 元器件类型 | 工业场景 | 检测重点 | 关键参数 |
|---|---|---|---|
| 工业滤波电容 | 电源滤波、PFC电路 | 耐压值、ESR（等效串联电阻） | 耐压不低于标称值×1.2，ESR小于0.1Ω |
| 电源管理IC | 开关电源、驱动电路 | 各引脚电压、FB反馈电压 | 对照数据手册逐脚测量 |
| 工业精密电阻 | 测量仪表、传感器电路 | 阻值精度、温漂 | 精度±0.1%~±1%，温漂≤25ppm/℃ |
| 工业保护二极管 | 防反接、防浪涌电路 | 正向压降、反向击穿电压 | 正向≤0.7V，反向耐压足够 |
2. 工业贴片代码检测常见误区（避坑指南）
误区一：不拆焊直接测电容容量就下结论。在路测量的电容值会受并联电路影响而偏大，无法准确判断。对于怀疑的电容，必须拆焊后独立测量。
误区二：忽略环境温度对检测结果的影响。工业高温环境下，贴片电阻阻值可能漂移（正温系数阻值升高），电容容量可能下降，检测时需参考数据手册中的温度特性曲线。
误区三：同封装不同参数的电容用外观判断。电容容值不同但规格大小和颜色相同的情况非常普遍，仅凭外观判断极易造成漏判和误判-。
误区四：万用表档位选择错误。测量小阻值电阻（<10Ω）时使用高阻值档位（如×10k），会导致测量精度下降甚至无法测量。
误区五：贴片代码查询不确认封装尺寸。同一代码在不同封装尺寸下可能对应完全不同型号的元件，查询代码后务必核对封装类型。
3. 工业贴片代码失效典型案例（实操参考）
案例一：工厂PFC电路贴片电阻失效导致产线停机
故障现象：某液晶电视产线的老化测试中，多台电视出现“无电源”故障，PFC输出电压从正常的400V下降至不足300V，主电源欠压保护停机。
检测过程：维修人员用万用表在路测量PFC反馈电路中的贴片分压电阻。按常规逻辑检查了所有大功率元件未见异常，最终将故障锁定在反馈回路。逐一检测发现，PFC IC的FB引脚外围贴片分压电阻阻值异常变小（从标称值降至约一半）-。拆焊后独立测量确认阻值确实变小。
解决方法：更换同规格贴片电阻（注意阻值和精度必须匹配）。更换后PFC电压回升至400V，主电源恢复工作，图声正常-。
经验：工业设备中贴片电阻的“半失效”状态（阻值漂移而非完全开路/短路）是最难排查的故障类型，需结合电路功能逻辑进行推理判断，而非单纯依赖通断检测。
案例二：工业传感器滤波电容短路导致信号异常
故障现象：某工业传感器的输出信号异常波动，现场检测发现传感器PCBA板上的一个滤波电容两端阻值接近0Ω。
检测过程：用万用表通断档在路测量该电容两端，蜂鸣器持续鸣响，初步判断电容已击穿短路。拆焊后单独测量，确认电容完全短路。
解决方法：现场维修人员迅速更换同规格滤波电容后，传感器恢复正常工作-。
经验：工业传感器中的滤波电容长期工作在振动环境中，内部电极疲劳易导致短路失效。定期检测和预防性更换是关键。
五、结尾
1. 工业贴片代码检测核心（高效排查策略）
将本文内容浓缩为工业维修场景下的分层排查策略：
工业新手排查路径： 视觉检查（物理损伤识别）→ 万用表基础测量（电阻、二极管档）→ 在路通断检测 → 代码查询与参数核对。
专业工程师排查路径： LCR电桥/LCR数字电桥精密测量 → 拆焊后独立验证 → 参考IPC-A-610、GB/T 2423等行业标准进行综合评估-→ 必要时引入声学显微镜等无损检测手段-。
核心口诀：一看二测三比对，拆焊验证最可靠；代码查询先封装，安全断电第一条。
2. 贴片代码检测价值延伸（工业维护与采购建议）
日常维护建议：
定期对工业设备控制柜内的电路板进行清洁和目视检查，重点关注贴片元件是否有鼓包、变色、裂纹等异常。
建立设备维修档案，记录每次更换的贴片元件型号、批次和更换原因，便于后期故障追溯和预防。
工业设备运行环境温度高、振动大的场合，建议对关键滤波电容执行定期检测（如每半年一次）。
采购与校准建议：
购买贴片电阻时优先选择精度等级更高的型号（如1%精度替代5%精度），可降低阻值漂移故障概率。
贴片电容采购时确认耐压值至少为电路工作电压的1.5倍，避免过压击穿。
对于精密测量类工业设备中的贴片元件，建议定期（如每年）送至有资质的计量机构进行参数校准。

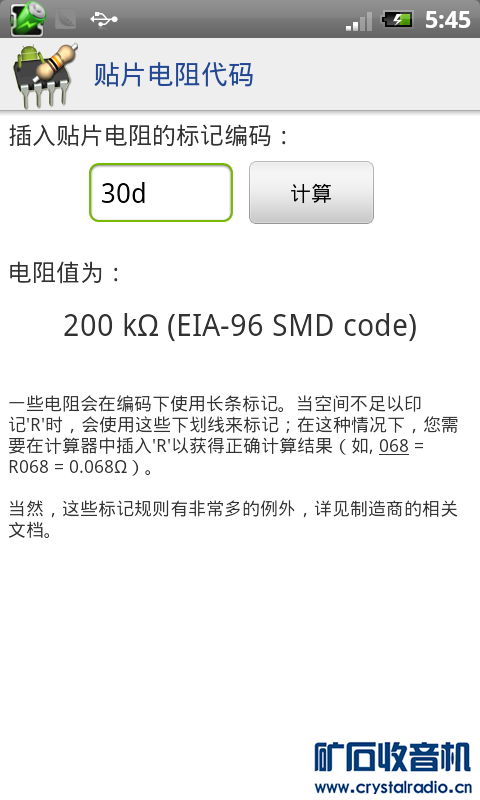

工具收藏建议：将SMDmark等丝印反查网站加入浏览器收藏夹，配合手机APP（如Electronic Component Codes）离线使用，可大幅提升现场维修效率--。
