集群网络的核心挑战与Overlay的破局之道
本文灵感来源于真没什么逻辑，由Draveness深度解析
大家好！欢迎来到「Why’s THE Design」系列。在这里，我们每次聚焦一个关键技术设计，拆解其背后的权衡、影响与深层逻辑。如果你有百思不解的技术设计难题，欢迎在评论区留言，说不定就是下一期的主题！
当你深入Kubernetes网络或现代云架构时，“Overlay网络”这个词总会高频出现。但它并非新鲜事物，简单说，它是在现有网络（Underlay）之上构建的虚拟网络层[^1]，是网络虚拟化的关键形式。近年来云计算的爆发，正让这项技术从幕后走向台前[^2]。
overlay-network-visual
图 1 - 延展网络（Overlay Network）架构示意
既然叫“覆盖”网络，它必然无法独立存在，其底层支柱正是Underlay网络。两者的关系，恰似物理机与虚拟机：Underlay与物理机是实在的根基，由真实的交换设备与服务器构成；而Overlay与虚拟机则是依托于此、用软件定义的灵活层。

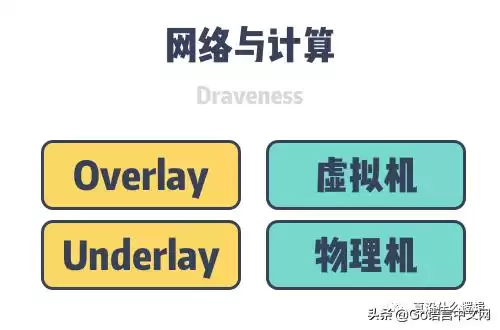

network-and-compute-analogy
图 2 - 网络与计算的虚拟化类比
在探究Overlay的价值前，我们先速览其主流实现。实践中，虚拟可扩展局域网（VxLAN）是搭建Overlay的利器。下图展示了两台物理机如何通过三层IP网络互联：

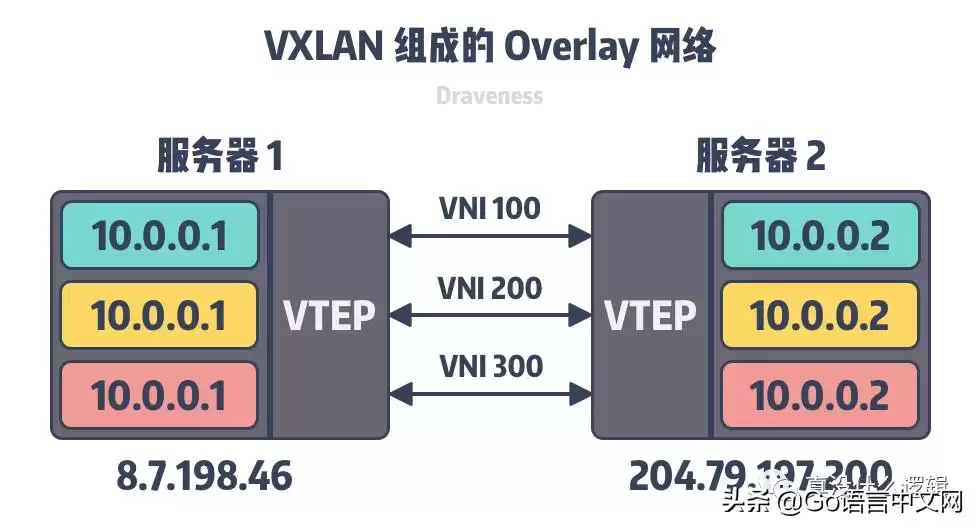

VxLAN-overlay-network-construction
图 3 - 基于VxLAN构建的Overlay网络
VxLAN的核心在于虚拟隧道端点（VTEP）设备，它负责对数据包进行封装与解封装。
图中，两个VTEP相互通信，同步MAC与IP地址信息。例如，服务器1的VTEP需知晓：访问绿色网络10.0.0.2，需先将数据发往IP为204.79.197.200的服务器2。这些规则可通过手动配置、自动学习或上层管理器下发。当10.0.0.1试图与10.0.0.2通信，一场精密的“数据包裹转运”便开始了：

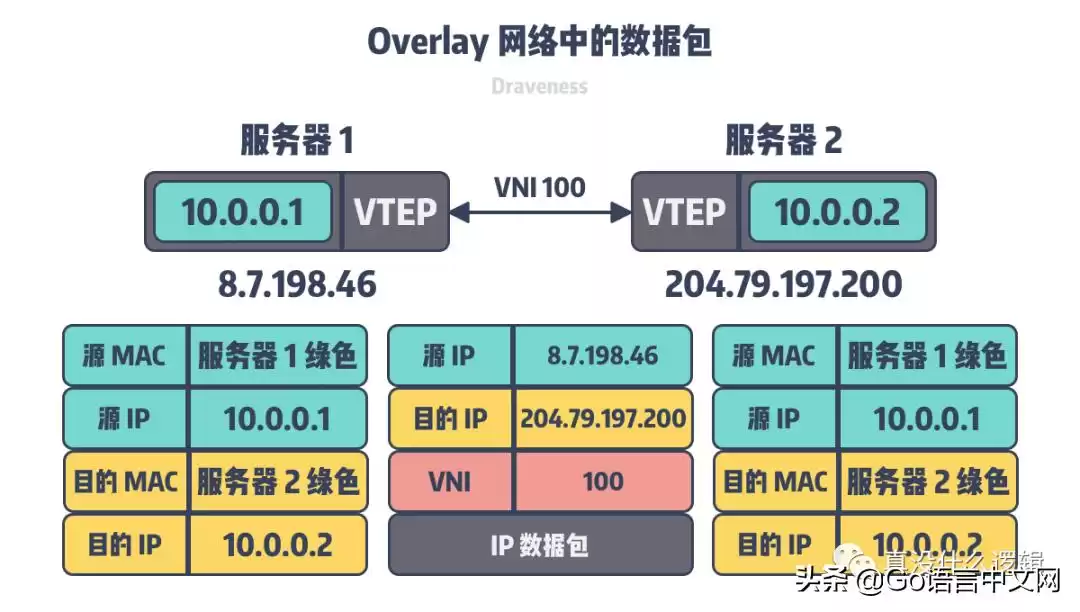

overlay-network-packet-flow
图 4 - Overlay网络中的数据包旅程
源（10.0.0.1）将IP数据包发往本地VTEP；服务器1的VTEP接收该数据包；提取目标虚拟机的MAC地址；查询本地转发表，找到该MAC对应宿主机IP（204.79.197.200）；将原始IP包与虚拟网络标识（VNI）作为载荷，封装进新的UDP包；将此UDP包投入物理网络；服务器2的VTEP接收UDP包；剥离UDP头部，查看VNI；将内层原始IP包转发给目标10.0.0.2；10.0.0.2最终收到来自10.0.0.1的数据；
整个过程中，通信双方感知不到底层复杂的封装与路由，它们仿佛置身于同一个二层广播域。实际上，通信借助三层IP网络与VTEP隧道完成。除了VxLAN，Overlay还有其他实现，但原理相通。尽管封包/解包会带来开销，但Overlay网络为何仍是现代集群的必需品？它主要解决三大核心痛点：
云环境中，跨主机、集群甚至数据中心的虚拟机迁移是常态，业务要求IP不变；单一集群内可能承载数万乃至数十万容器/虚拟机，海量MAC地址与ARP广播会压垮传统网络设备；传统VLAN仅支持4096个隔离网络，难以满足大规模云平台的多租户需求；无缝迁移：让业务在物理世界自由流动Kubernetes已成容器编排标准，而虚拟机仍是众多工作负载的载体。虚拟机迁移——将虚拟机从一台物理机热迁移至另一台——在日常运维中极为常见。大规模集群使资源调度如虎添翼，我们通过迁移提升利用率、实现故障容忍与硬件无关性[^3]。
当宿主机需维护或故障时，其上虚拟机必须迁往他处。为确保业务零中断，IP地址必须保持不变。Overlay在网络层模拟二层，只要IP可达，就能组建大二层网络。虚拟机无论迁至何处，只要仍在Overlay网络内，其IP即可保持不变，业务丝滑无感。

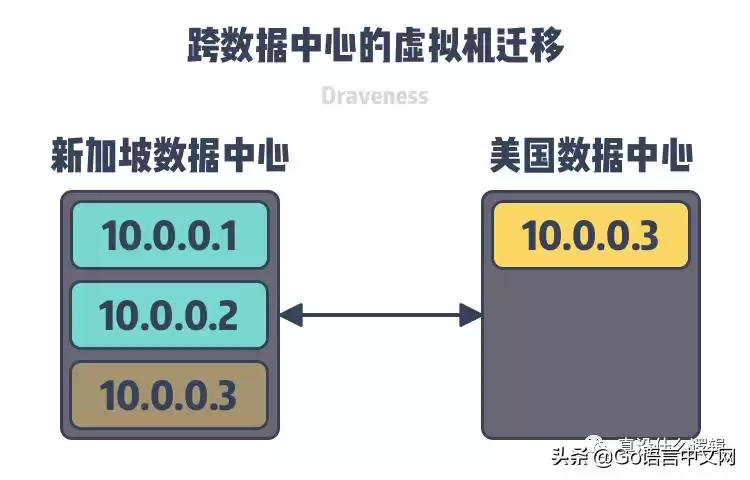

virtual-machine-migration-across-dc
图 5 - 跨数据中心的虚拟机迁移
如图所示，迁移后的虚拟机虽身处不同数据中心，但借助IP网络互联，Overlay能让它们与原集群伙伴仍处于同一二层网络。上层应用对底层网络的复杂变动毫无感知。
规模化解压：应对海量终端的网络风暴传统二层网络依赖MAC地址通信，要求网络设备维护庞大的ARP与MAC表。Kubernetes官方支持上限为5000节点，若每节点仅运行一个容器，压力尚可。但现实是，5000节点集群常容纳数万甚至数十万容器。一个ARP广播就能引发全网风暴，给核心交换设备带来灾难性负载。
VxLAN Overlay网络将原始数据包封装于IP包内。网络只需知晓VTEP设备的MAC地址，即可将数万条MAC表项压缩至数千条。ARP请求也被 confine 在VTEP之间扩散，远端VTEP解包后仅在本地广播，避免流量洪泛。这极大缓解了核心网络设备的压力。

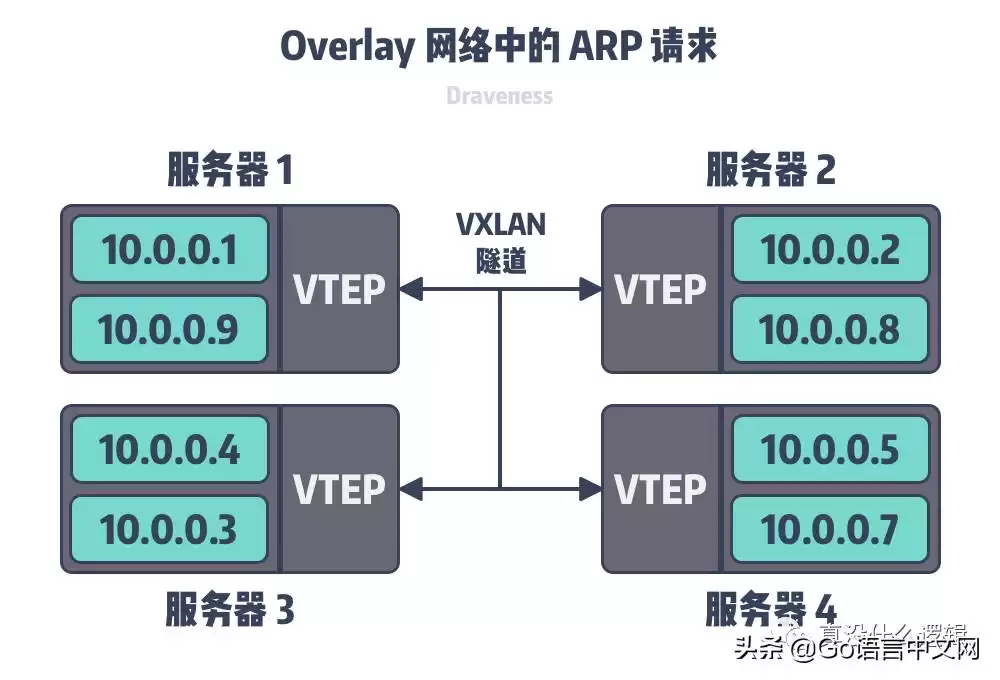

overlay-network-arp-containment
图 6 - Overlay网络如何约束ARP广播域
Overlay与软件定义网络（SDN）[^4]理念深度契合。SDN分离了数据平面（转发）与控制平面（计算路由）。VxLAN RFC7348主要定义数据平面，网络可通过自学习获取MAC与ARP表项[^5]。但在超大规模集群中，引入控制平面进行路由表分发已是必然选择。
超大规模隔离：突破4096的枷锁公有云数据中心需服务海量租户，同一物理集群被划分为多个逻辑租户。为安全与性能，租户间必须严格网络隔离，防止广播干扰与恶意攻击。传统隔离技术VLAN使用12比特标识网络，上限仅4096个。

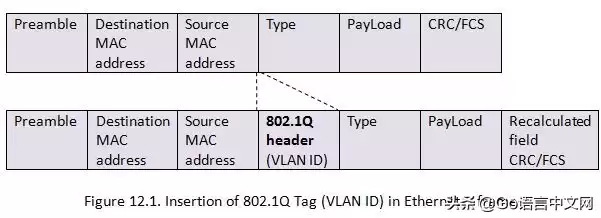

vlan-header-limitation
图 7 - VLAN头部与数量限制
4096个网络对云巨头而言捉襟见肘。VxLAN使用24比特的VNI标识虚拟网络，可支持约1600万个子网，轻松满足多租户的海量隔离需求。

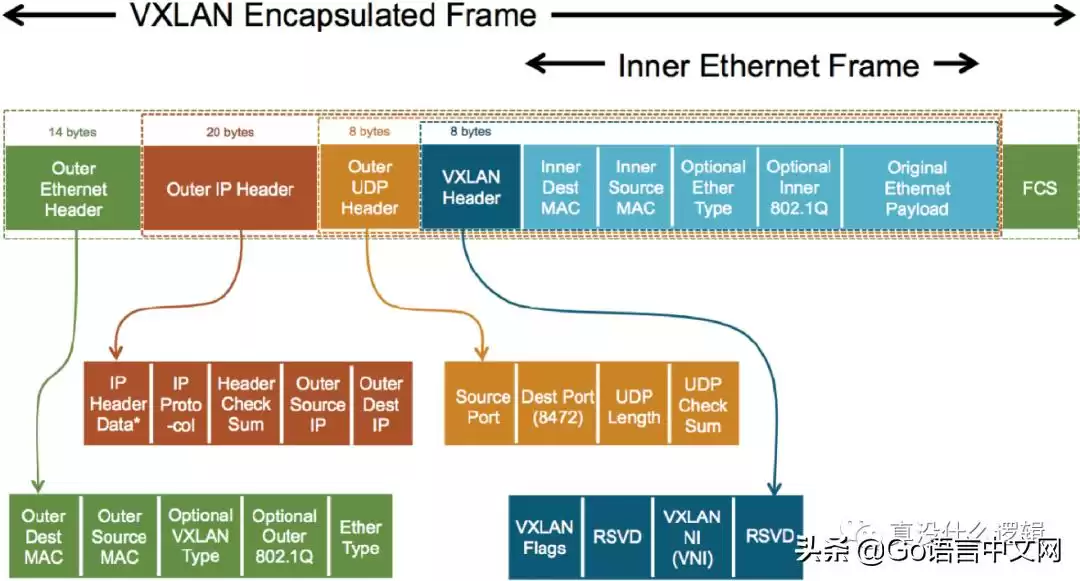

VxLAN-packet-header
图 8 - VxLAN头部提供巨大地址空间
当然，更多虚拟网络是VxLAN的附带优势，而非决定因素。VLAN扩展协议IEEE 802.1ad支持双标签（QinQ），也能提供24比特的虚拟网络ID[^6]。仅凭隔离需求不足以决定采用Overlay。
总结与展望现代数据中心是跨越集群、可用区甚至地域的庞大实体。Overlay网络作为虚拟机与物理网络间的智能中间层，巧妙地解决了三大难题：
借助VxLAN等构建的大二层网络，虚拟机在跨域迁移后IP不变，保障业务连续性，提升资源利用率与系统韧性；将海量终端MAC地址聚合为少量VTEP地址，大幅削减核心设备表项，抑制ARP广播风暴，支撑超大规模集群；提供远超VLAN的虚拟网络数量（1600万），为多租户场景提供灵活、强力的隔离手段；
记住，Overlay只是一种网络虚拟化技术，本身不直接解决所有规模问题。VxLAN也非唯一选择，在不同场景下，NVGRE、GRE等技术各有千秋。留给读者两个思考题，欢迎在评论区分享你的见解：
VxLAN使用UDP封装传输，那么NVGRE和STT分别采用了什么协议进行封装？在实际的Kubernetes环境中，你会选择哪种技术或方案来部署Overlay网络？如果你对本文内容有任何疑问，或想深入了解其他软件工程的设计决策，欢迎在下方留言。我们会持续关注，并选取有价值的话题进行深度探讨。
