从原理到实战：DIC与试验机集成如何重塑形变测量

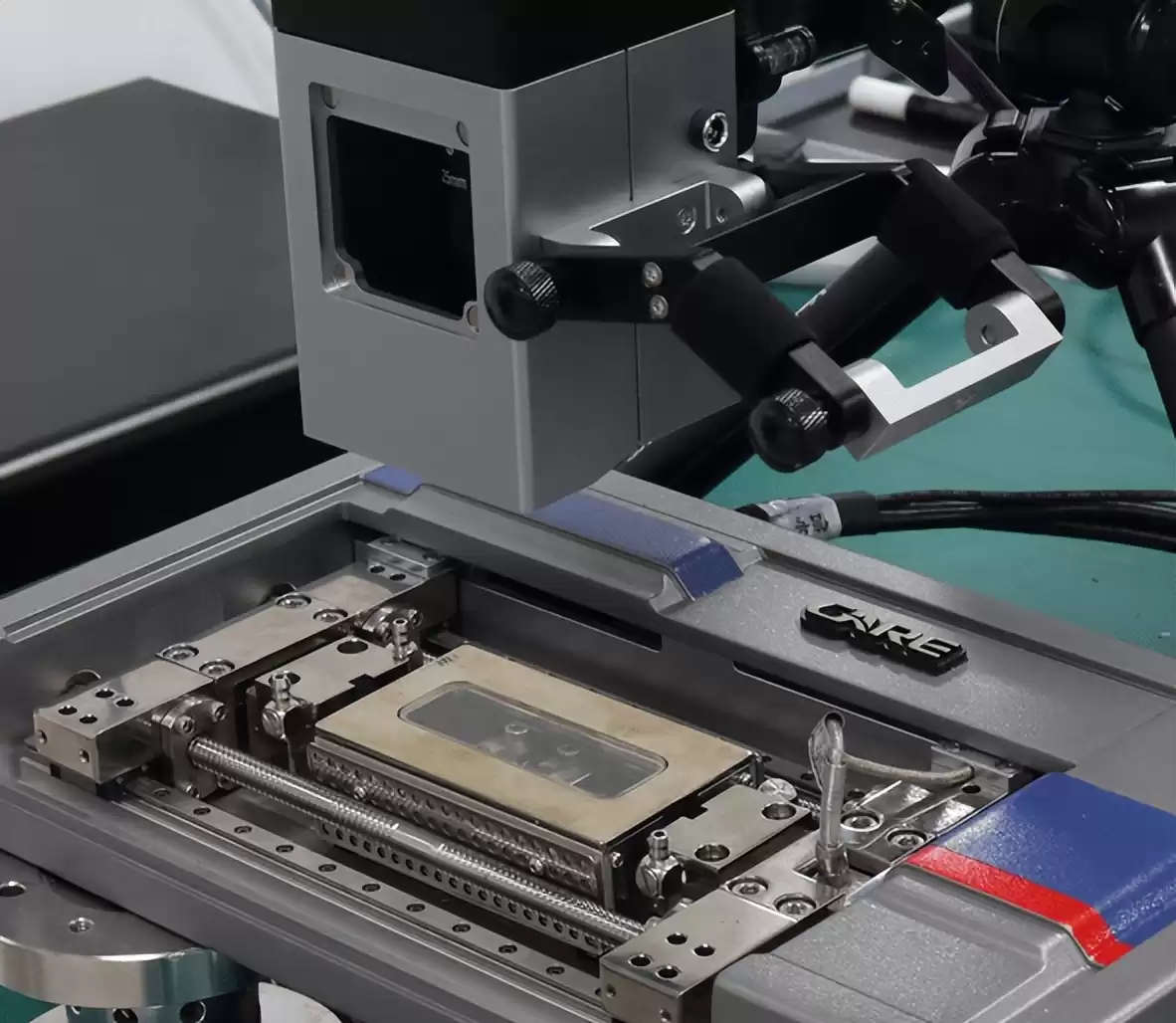

一、系统组成与工作原理：揭开协同测量的核心面纱
想知道高精度测量如何实现吗？想象一下，整个系统犹如一个智能“数据融合”中枢，精准协同：
1. 试验机：作为加载与控制核心，它提供精确的力/位移载荷，并实时输出同步的载荷-时间信号。
2. DIC系统：作为形变测量利器，由相机、镜头、光源、同步控制器及分析软件组成，持续输出全场位移/应变-时间数据流。
3. 同步与控制单元：充当系统大脑，确保所有数据在时间轴上严格对齐，无缝集成。
工作流程高效直接：试验机对试样加载 → DIC系统连续拍摄表面散斑图像 → 软件分析图像序列，提取全场位移和应变场 → 将DIC形变数据与试验机载荷数据按时间戳同步 → 一键生成应力-应变曲线、泊松比等全面力学信息。
二、实现高精度测量的关键环节：细节决定成败
1. 硬件配置与集成：为多样场景定制解决方案
相机与镜头：
分辨率：选择高分辨率相机（如500万像素以上），确保单个散斑覆盖足够像素（通常3-5个像素/斑点），奠定亚像素精度基石。
帧率：动态匹配试验速度。准静态试验用低帧率；动态或断裂试验需高帧率相机（每秒数百至数万帧），轻松捕捉瞬变过程。
镜头：采用低畸变、高景深工业定焦镜头，精细调整光圈和焦距，确保整个测量区域清晰稳定。
照明系统：部署稳定均匀的冷光源（如LED面光源）。光照不均或闪烁是主要误差源，全程必须保持绝对稳定。
试样制备：散斑质量是DIC精度的生命线。
在试样表面制作高对比度、随机、哑光的散斑图案（如白底黑点或黑底白点）。
斑点大小需完美匹配相机分辨率。可使用喷枪、印章或激光蚀刻灵活处理。
同步触发：这是数据对齐的核心。通常用试验机模拟量输出（或数字I/O）触发相机采集，或由DIC软件发送信号启动试验机加载。确保每一帧图像对应精确载荷和位移读数。
2. 系统标定与校准：精度保障的第一步
相机标定：使用高精度棋盘格或圆点标定板，在测量位置多角度拍摄。软件计算相机内参和外参，消除镜头畸变，并为立体DIC（3D-DIC）提供三维重建依据。
物理尺寸标定：告诉系统图像中一个像素的真实物理尺寸（mm/pixel）。通常通过在试样旁放置已知长度标尺完成。
与试验机数据通道校准：确保DIC软件读取的试验机载荷和位移信号准确且比例正确。
3. 软件算法与参数设置：智能分析的关键
子区与步长：
子区大小：分析时用于追踪的方形区域。增大子区可提高信噪比和稳健性，但降低空间分辨率；减小子区则相反。需根据散斑质量和变形梯度优化（推荐15x15到50x50像素）。
步长：计算点间隔。步长小于子区时可获得更密集数据场（即“满步长”计算）。
应变计算窗口：DIC直接测量位移，应变通过对位移场数值微分得到。选择合适的应变窗口（如局部多项式拟合），平衡平滑度与局部细节。
虚拟引伸计：软件可在全场位移数据任意位置设置虚拟引伸计，直接计算工程应变（如轴向应变、横向应变），其长度和位置随时可调，比物理引伸计灵活百倍。
4. 数据同步与融合：生成高精度力学数据的核心
这一步产出关键力学性能数据：
DIC软件不仅能输出视频和云图，更能将选定区域（如标距段）的平均应变作为时间序列数据导出。
同时，试验机的载荷、横梁位移、时间等数据也同步记录。
通过时间轴将两者严格对齐，直接绘制真实应力 vs. 真实应变曲线，计算弹性模量、屈服强度、泊松比、应变硬化指数等。

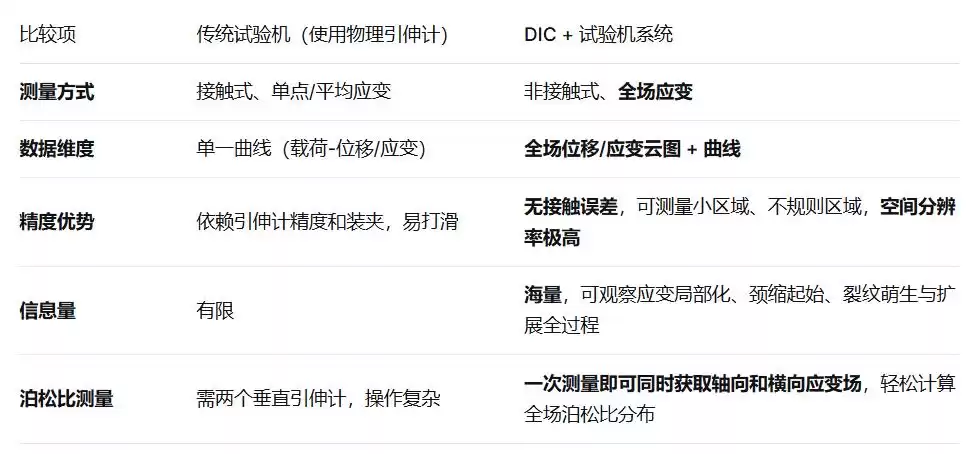

三、相比传统方法的优势与实现的高精度体现：为何选择DIC？
高精度具体体现：
1. 消除系统误差：无接触力，杜绝引伸计刀口滑移误差。
2. 局部变形测量：精准捕捉试样最小截面或裂纹尖端的局部真实应变，物理引伸计望尘莫及。
3. 全场平均更准确：虚拟引伸计可精确放置于标距段内，排除夹头附近干扰区。
4. 动态过程解析：深入分析变形非均匀性、吕德斯带传播、剪切带形成等细观力学过程。
---
四、应用实例与流程：手把手带您实战
以金属板材拉伸性能测量为例：
1. 准备：在板材试样平行段喷涂优质散斑。将试样装夹在试验机上。
2. 布置：在试样正面架设DIC相机系统（单相机2D-DIC或双相机3D-DIC），调整角度、对焦、照明，确保视野覆盖整个变形区域。
3. 标定：执行相机标定和物理尺寸标定。
4. 设置：在软件中设定采集帧率，配置虚拟引伸计（如标距50mm）。
5. 同步测试：启动试验机加载程序，同时触发DIC开始采集图像序列。
6. 分析：测试结束后，DIC软件处理图像，提取全场数据。将虚拟引伸计计算的应变-时间曲线与试验机载荷-时间曲线同步融合。
7. 输出：获得高精度应力-应变曲线、泊松比曲线，并可生成拉伸全程任意时刻的应变云图动画。
总结：DIC技术携手试验机，不仅提升测量精度，更为您打开从宏观响应到细观机制的研究大门。立即行动，集成DIC系统，让您的力学测试迈向智能化、全场化新时代！探索更多应用场景，定制您的专属解决方案。
