从蓝图到硅片：揭秘数字芯片的诞生之旅
你注意到了吗？从你口袋里的手机到身边的智能家电，一颗颗微小的芯片，正悄然驱动着整个世界。想象一下，一张简单的交通卡，内部却集成了微处理器、存储单元和专属操作系统；而一部智能手机，更是数百颗芯片协同作战的舞台——有的负责无线通信，有的专攻影像处理，有的守护生物识别安全。作为运算与控制中枢的CPU，无疑是这场精密交响乐的指挥家。
这些芯片，根据处理的信号不同，主要分为数字与模拟两大阵营。而今天，我们将聚焦于应用更广、入门相对友好的数字芯片，一同揭开其从设计思想到物理实体的神秘面纱。
一、数字芯片：信息时代的幕后功臣
众所周知，IC即集成电路（Integrated Circuit），也就是我们常说的芯片。虽然半导体、集成电路等术语各有侧重，但在日常交流中，它们常常指向这个充满魅力的核心领域。当前，数字IC与模拟IC是两大主流方向。数字IC专司数字信号的传输、加工与处理，而模拟IC则负责处理连续的模拟信号，门槛相对更高。正因为数字IC市场需求巨大、岗位丰富，它成为了许多人进入芯片世界的首选。
简言之，数字芯片是一种由数百万甚至数十亿晶体管构成的微型数字电路系统，专为处理“0”和“1”的数字逻辑而设计。它构成了计算机、通信设备乃至各类智能终端的运算基石。
二、数字芯片如何运作？核心原理一探
数字芯片的基石是数字电路。它通过晶体管的“开”与“关”两种状态，代表“1”和“0”，进而实现复杂的逻辑运算与数据处理。数字芯片的本质，就是将海量这样的晶体管单元，以极高的密度集成在微小硅片上，形成一个功能完整的系统。
三、数字芯片的四大核心优势
1. 极速运算： 能以纳秒甚至皮秒级速度处理海量数据。
2. 超高稳定： 抗干扰能力强，在复杂环境下依然可靠工作。
3. 精准无误： 数字信号不易失真，确保计算结果的绝对精确。
4. 灵活可编程： 通过软件定义硬件，适应多种应用场景。

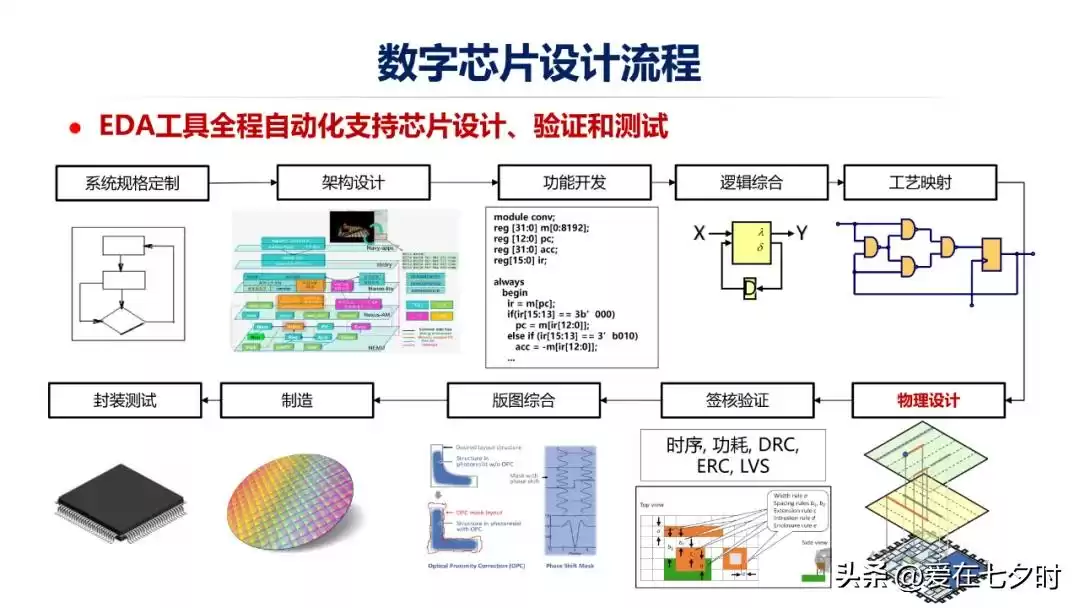

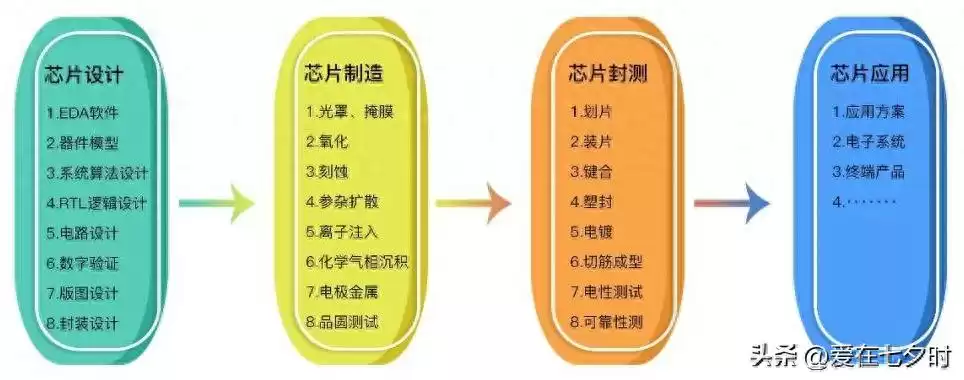

四、灵魂之旅：数字芯片设计全流程拆解

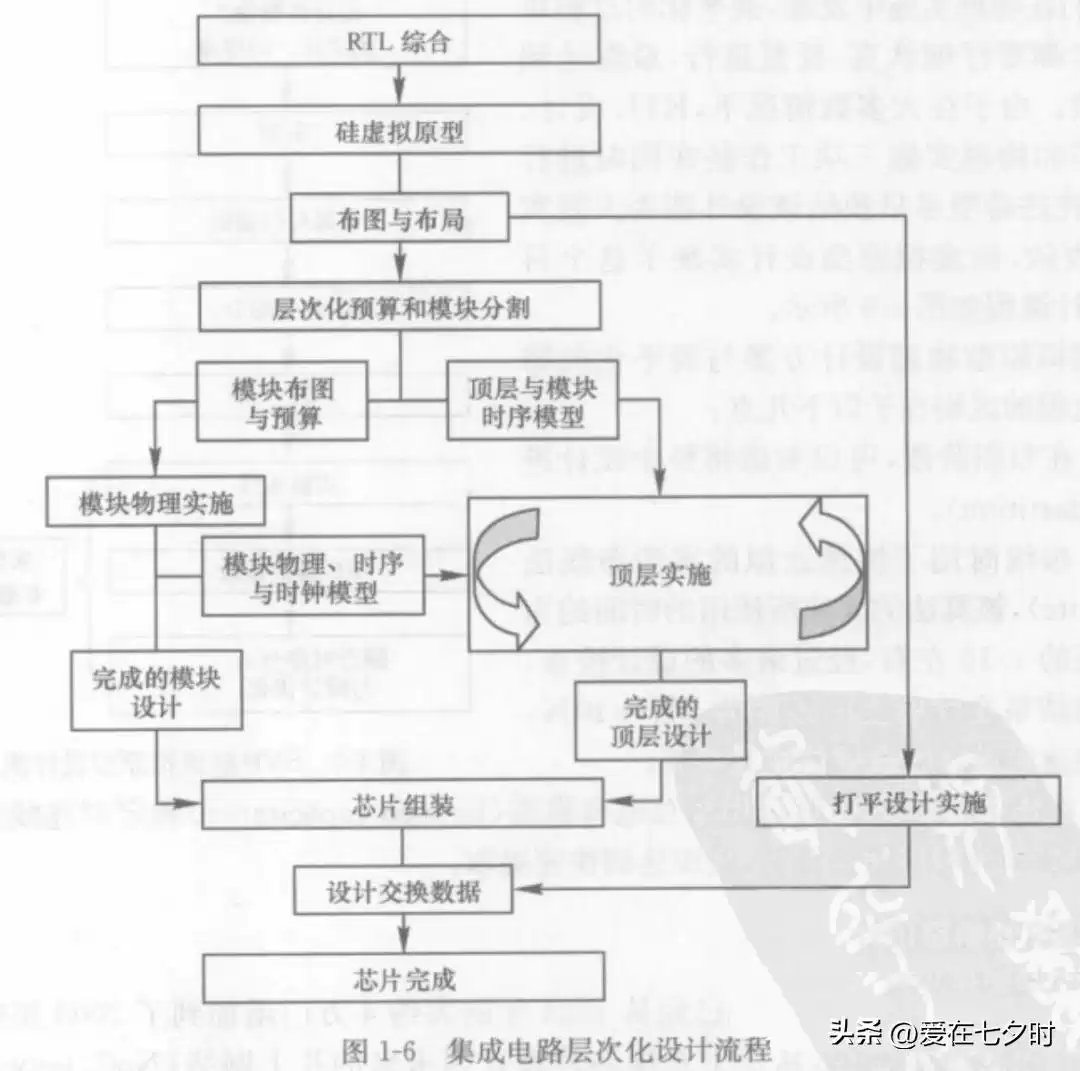

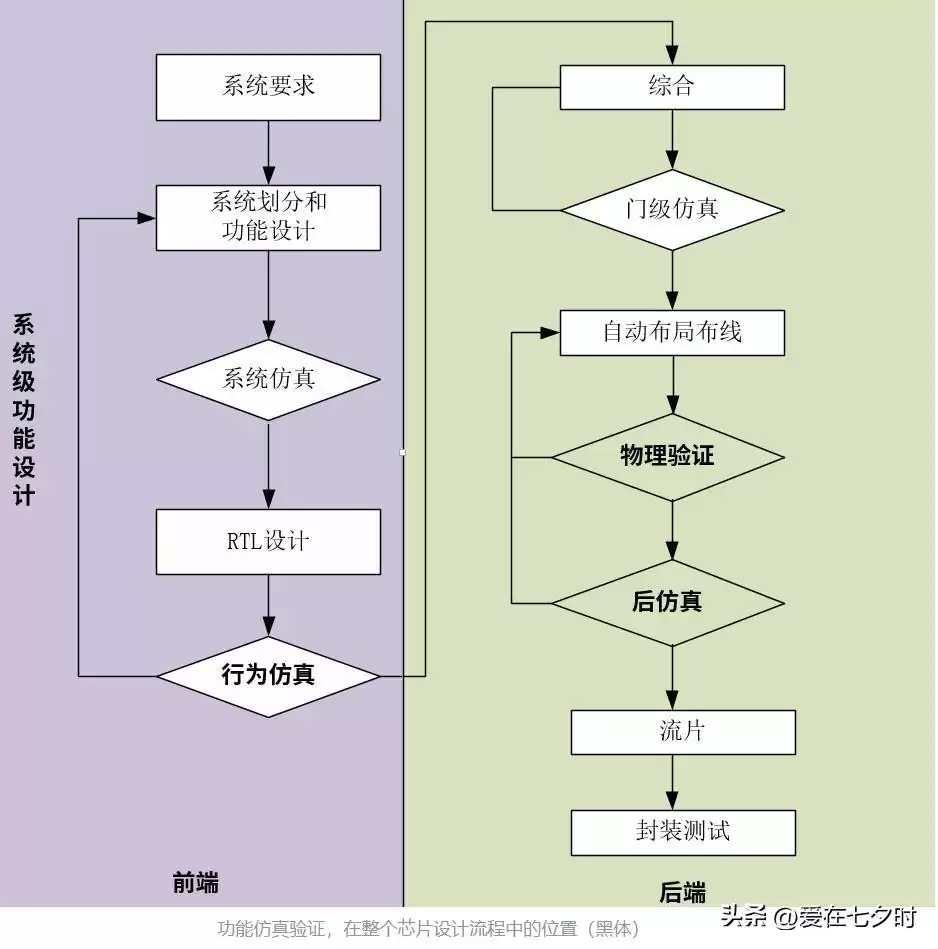

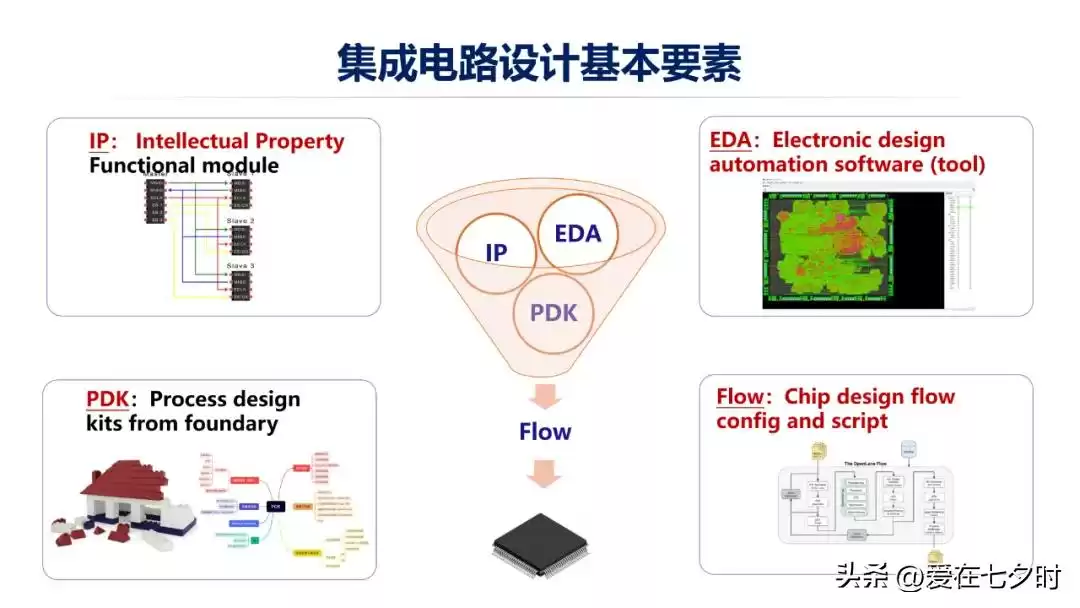

芯片设计是一场漫长的接力赛，主要分为前端（逻辑设计）与后端（物理设计）两大阶段。
1、前端设计：绘制芯片的“灵魂蓝图”
（1）架构定义：从需求到规格

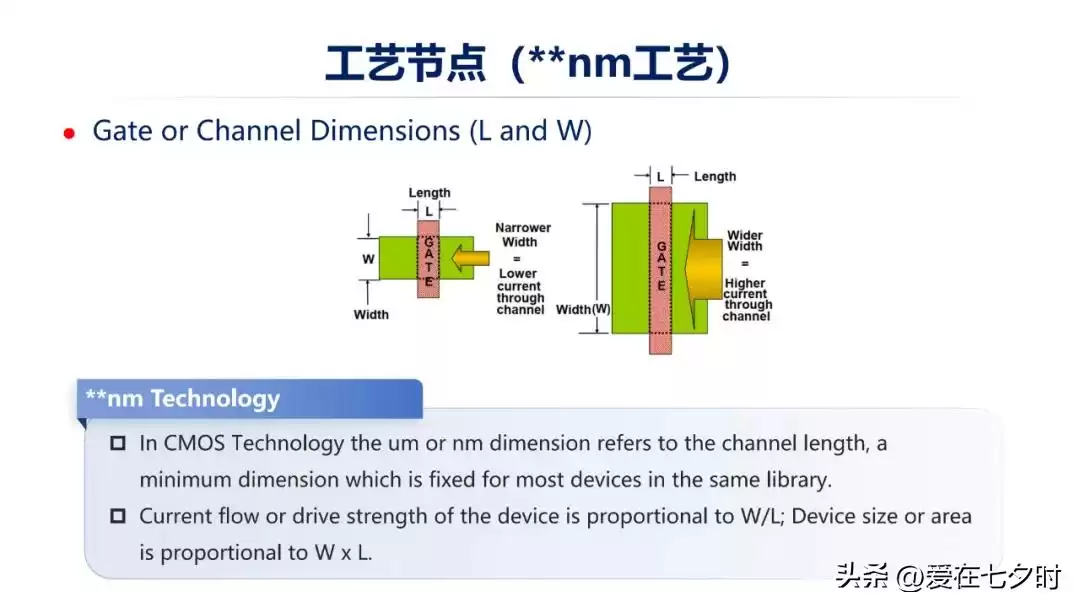

一切始于市场需求。系统架构师将这些需求转化为精确的芯片规格说明书（Spec），定义功能、性能、功耗等所有关键指标。接着，如同城市规划，需要对芯片内部进行模块划分与互联设计。这一步是基石，必须与制造工艺紧密协同，确保设计能够被生产。常用工具包括MATLAB、C++、System Verilog等。
（2）RTL实现：用代码“铸造”电路
工程师使用硬件描述语言（如Verilog或VHDL），将架构转化为寄存器传输级（RTL）代码。这相当于用文本精确描述电路的结构与行为，是思维到数字模型的第一次飞跃。
（3）代码“体检”：确保逻辑健康

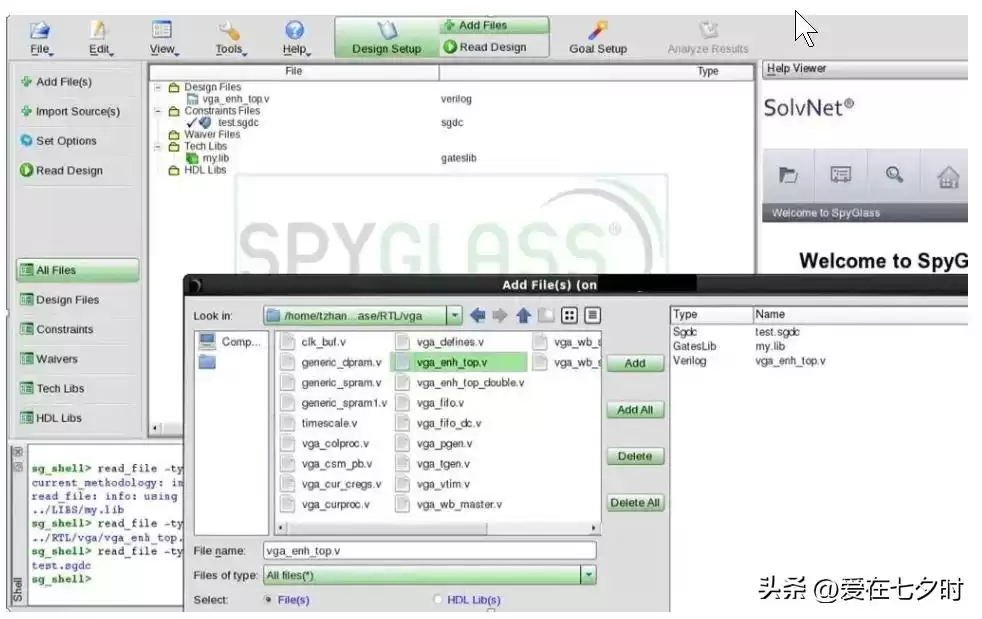

在“施工”前，必须对代码进行严格检查。主要使用Synopsys Spyglass等工具进行Lint检查（排查语法与潜在问题）和CDC检查（确保跨时钟域信号同步，防止致命亚稳态）。
（4）功能验证：虚拟世界中的百万次测试
这是确保逻辑正确的关键防线。利用仿真工具（如VCS、NC-Verilog）构建测试环境，模拟各种场景，对设计进行 exhaustive 验证，过程可能长达数月，力求“滴水不漏”。

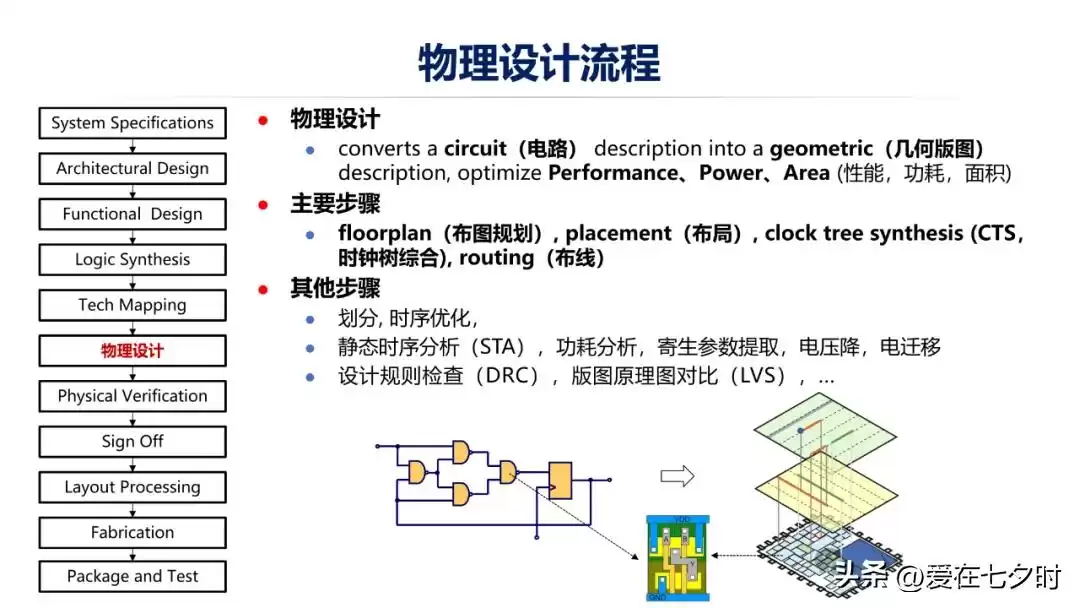

2、后端设计：在硅基上“精密施工”
（5）逻辑综合：从抽象到门级网表

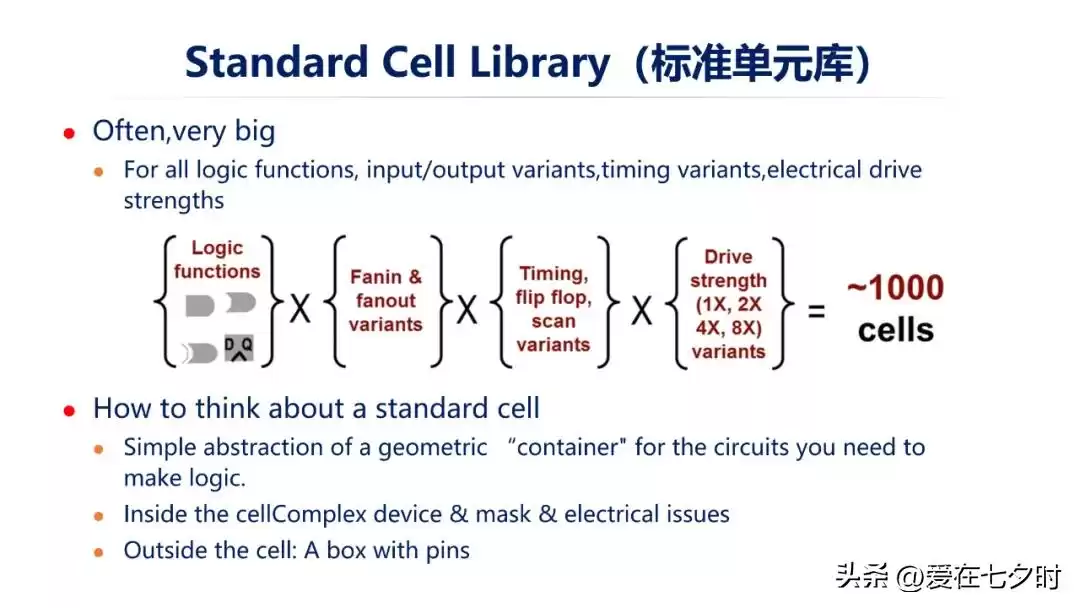

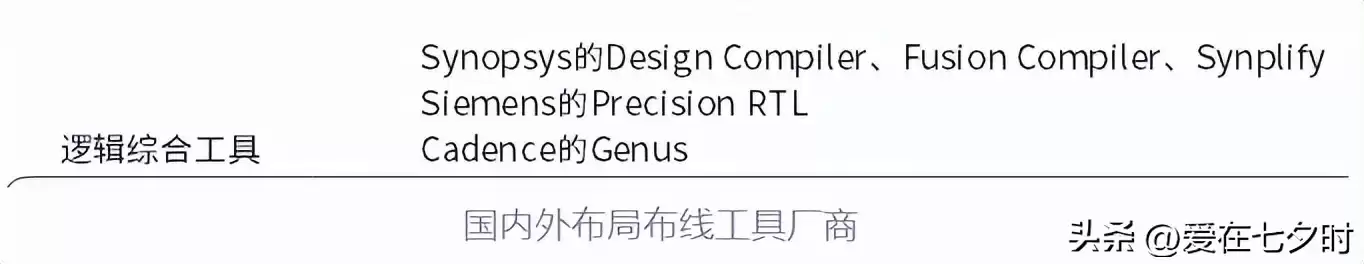

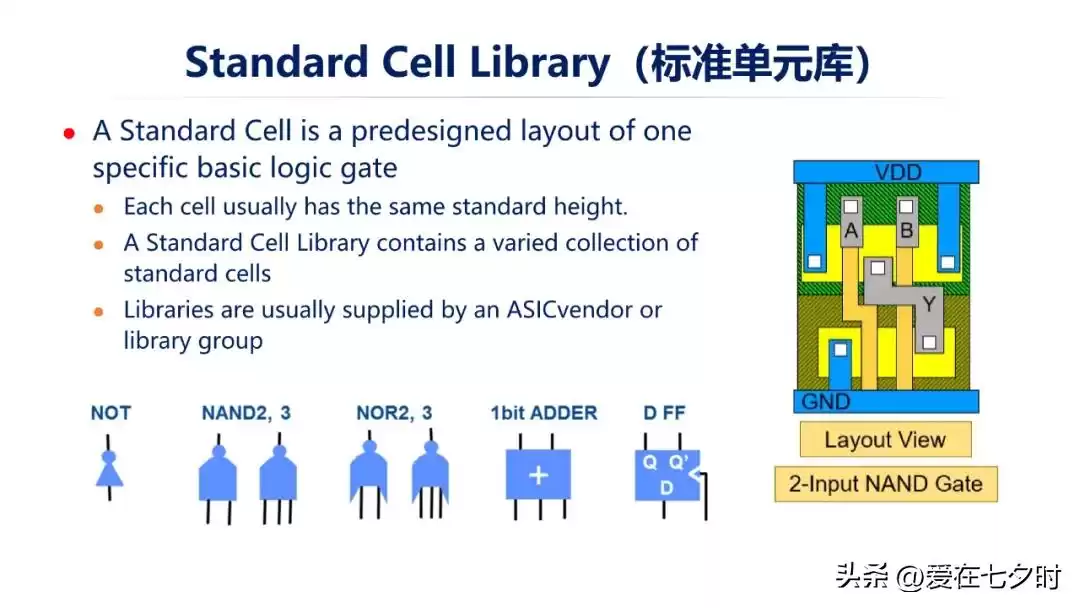

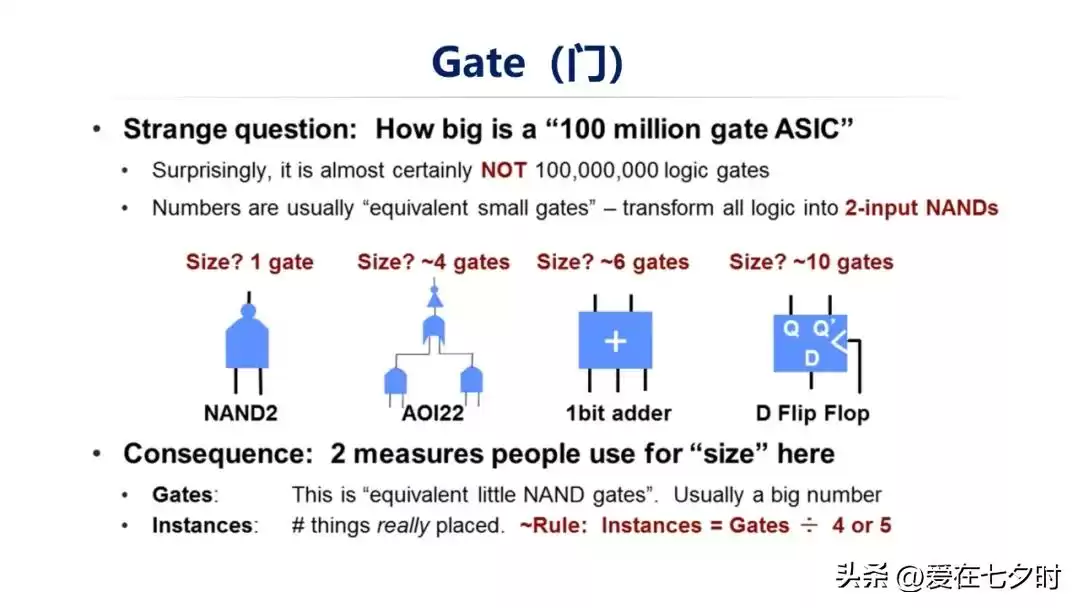

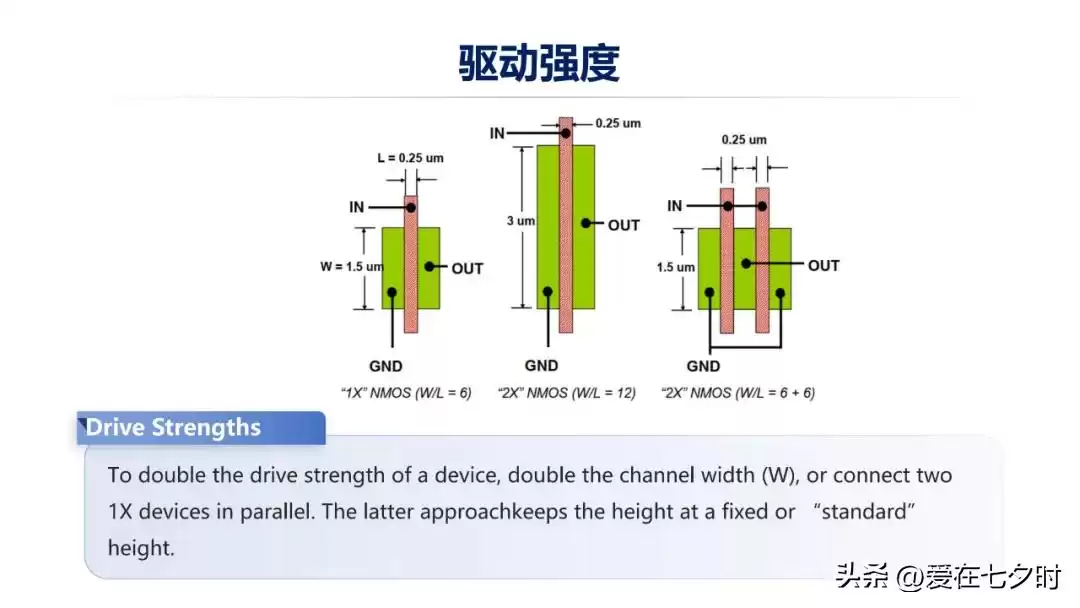

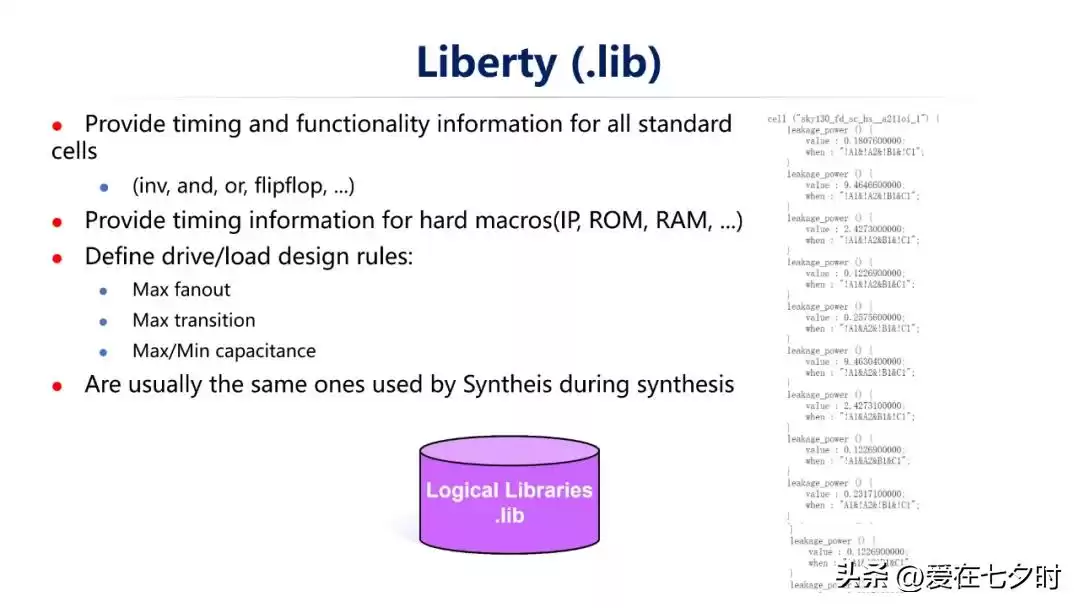

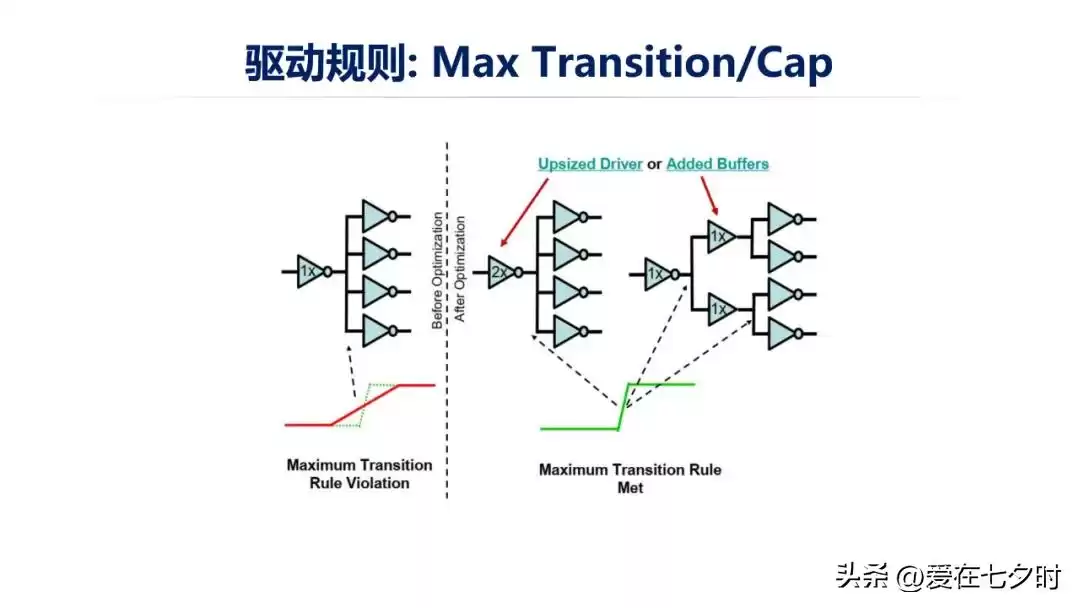

将RTL代码转化为由基本逻辑门（与、或、非等）组成的门级网表。这是物理实现的起点，需在性能、功耗、面积（PPA）之间取得最佳平衡。主流工具有Design Compiler和Genus。

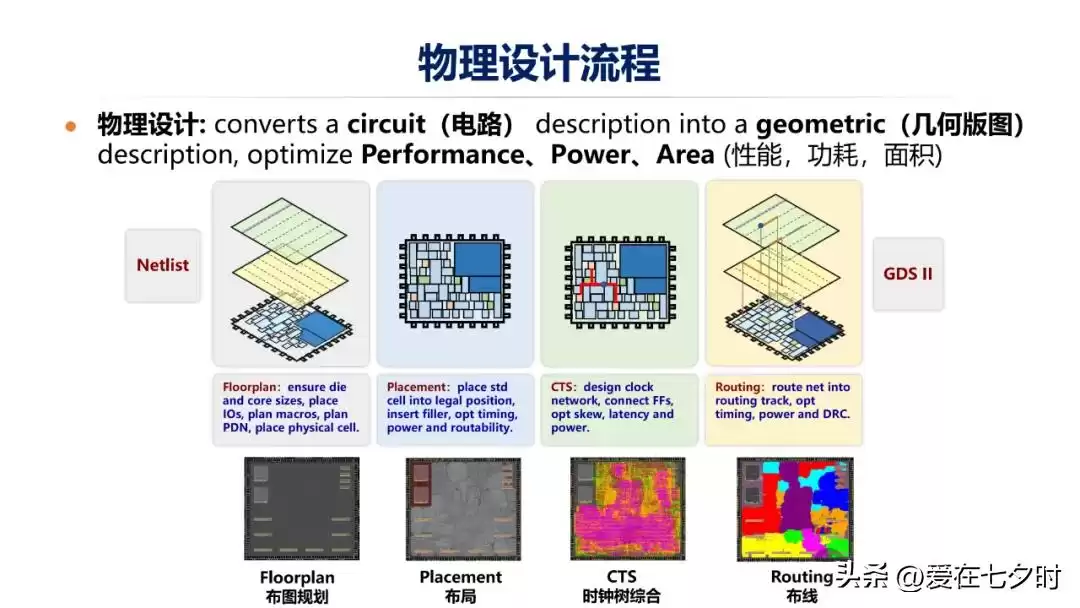

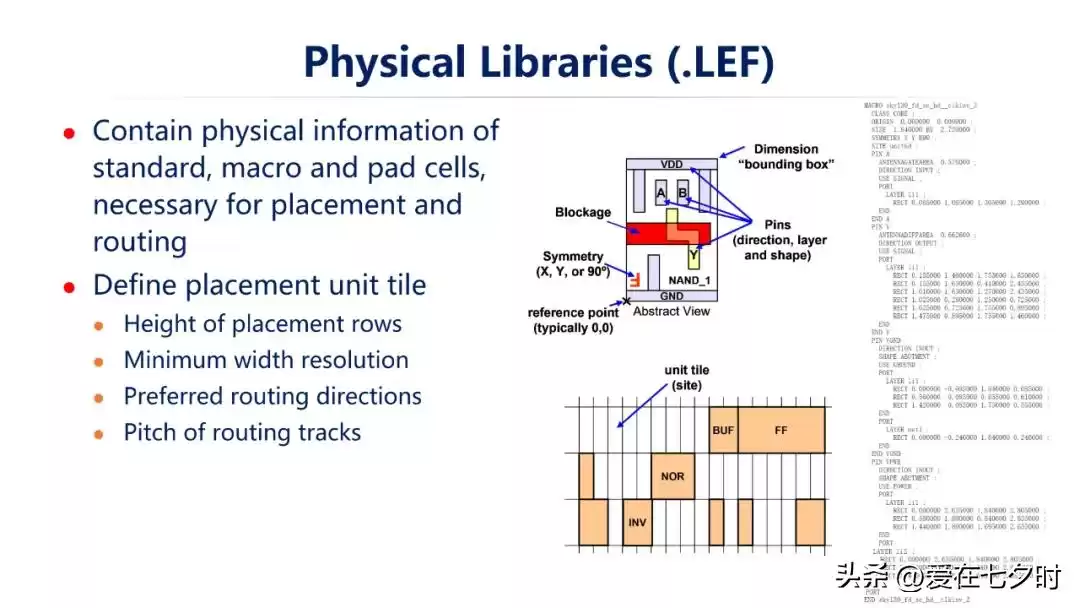

（6）布局布线：硅片上的城市规划

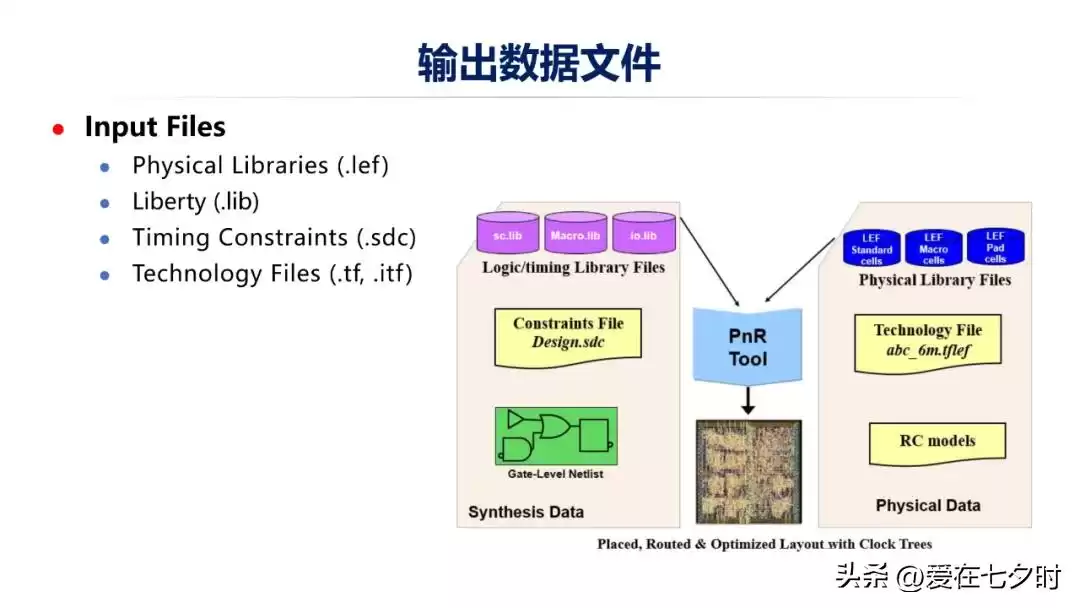

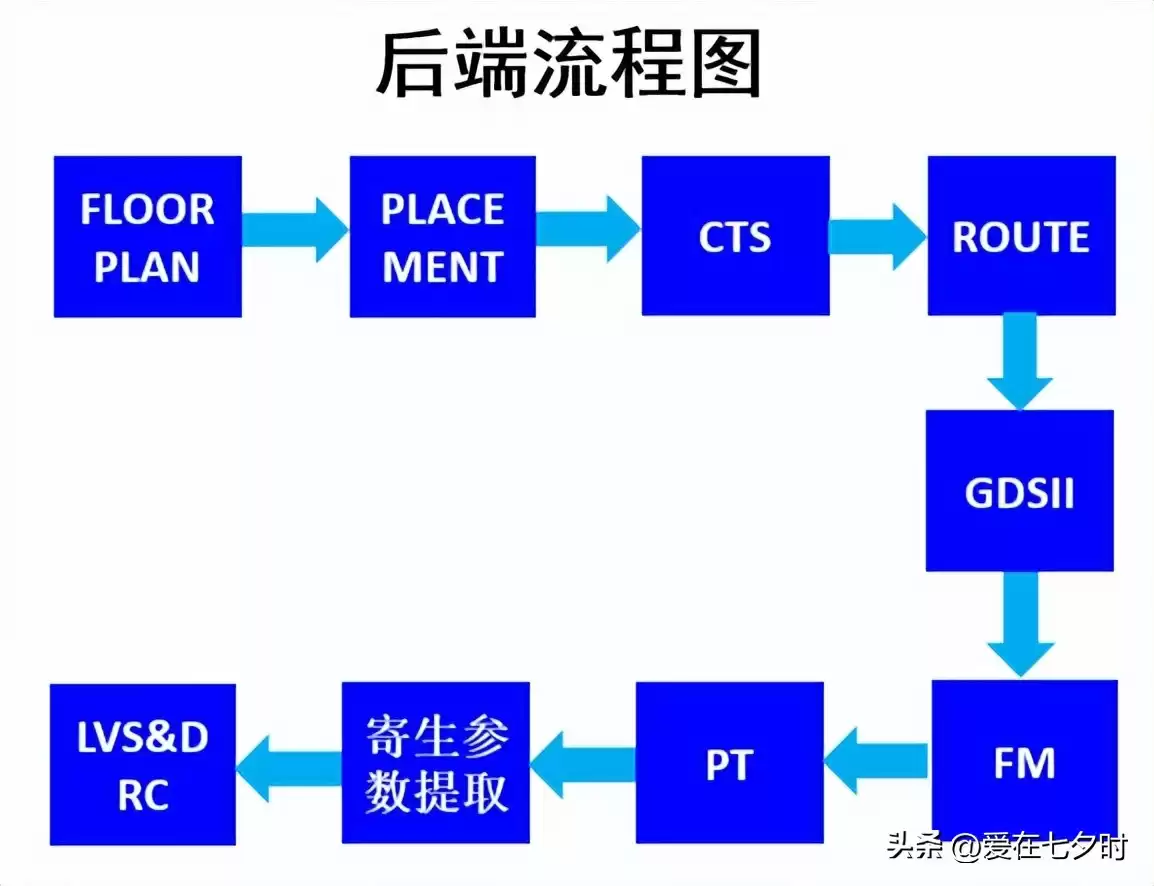

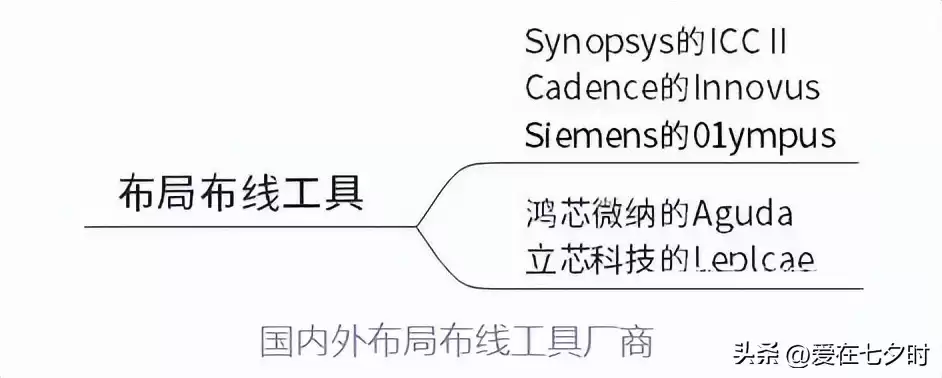

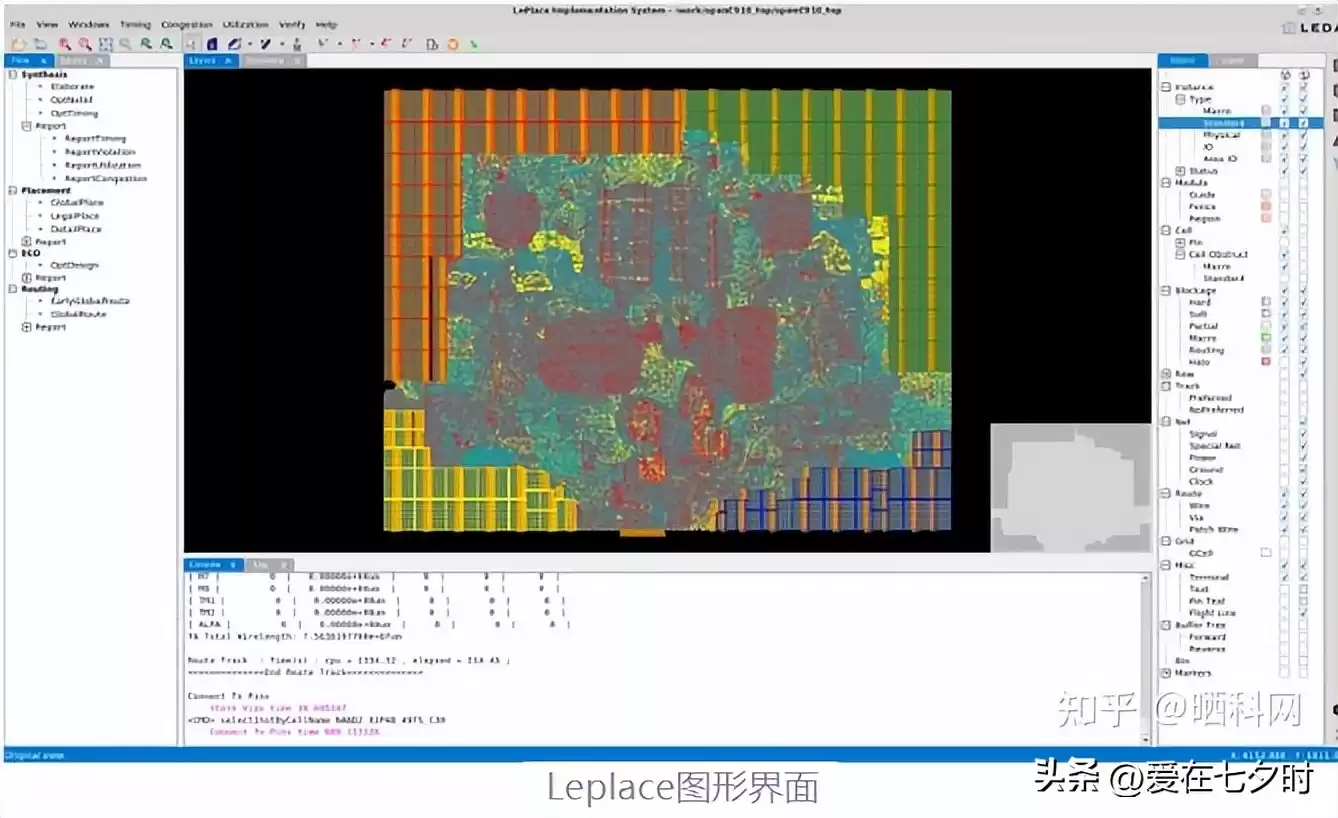

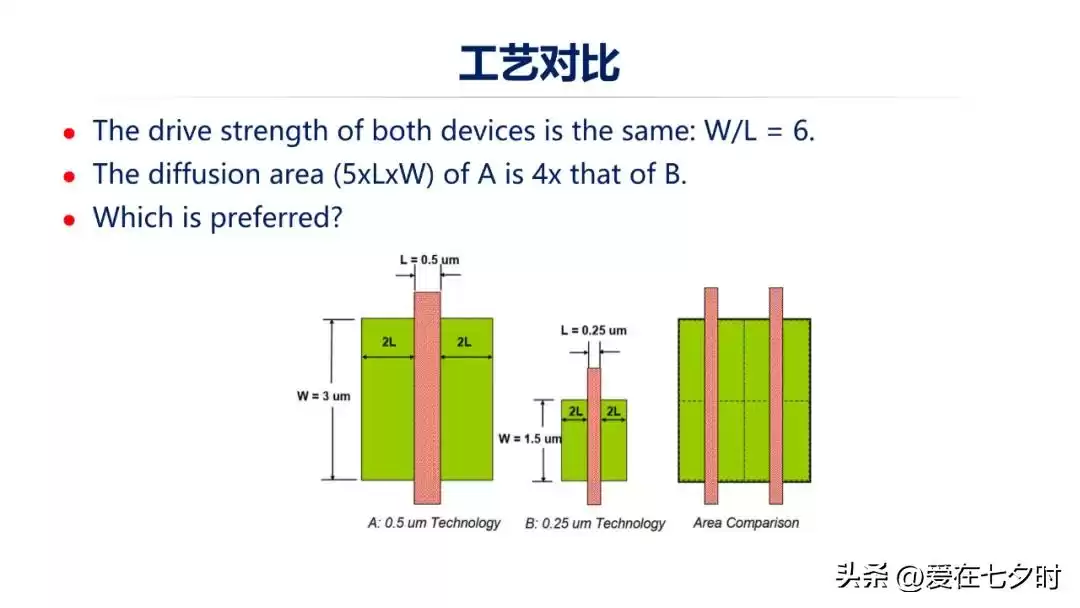

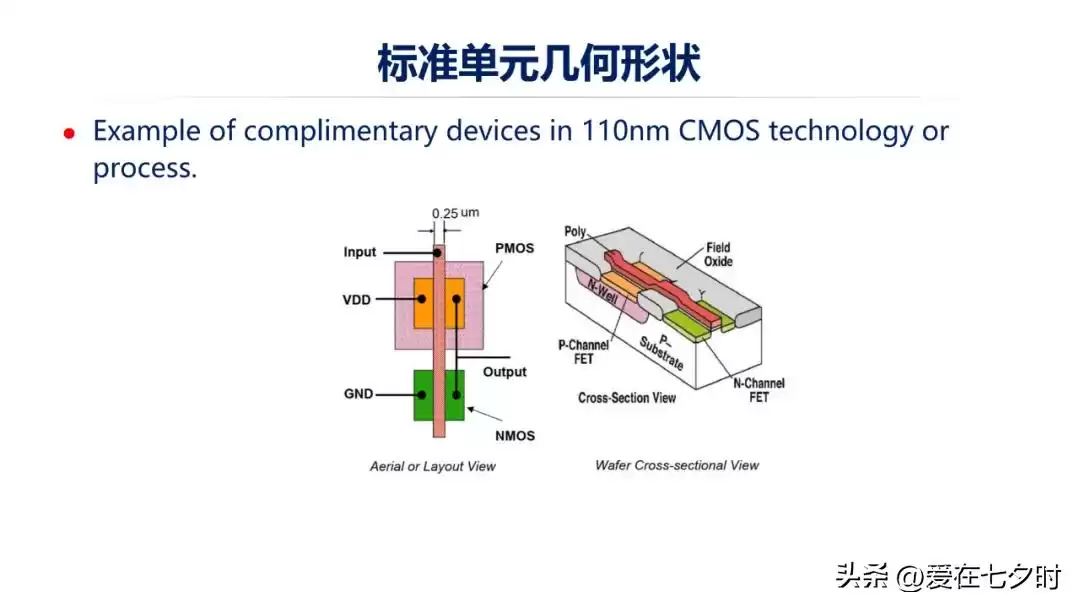

这是后端最核心的步骤。将网表转换成实际的物理版图（GDSII文件），决定数十亿晶体管的位置与连线。步骤包括布局规划、单元放置、时钟树综合、优化和布线等，如同在纳米尺度上建设一座超级都市。常用工具为Innovus和ICC。
（7）静态时序分析（STA）：为芯片速度“签保单”

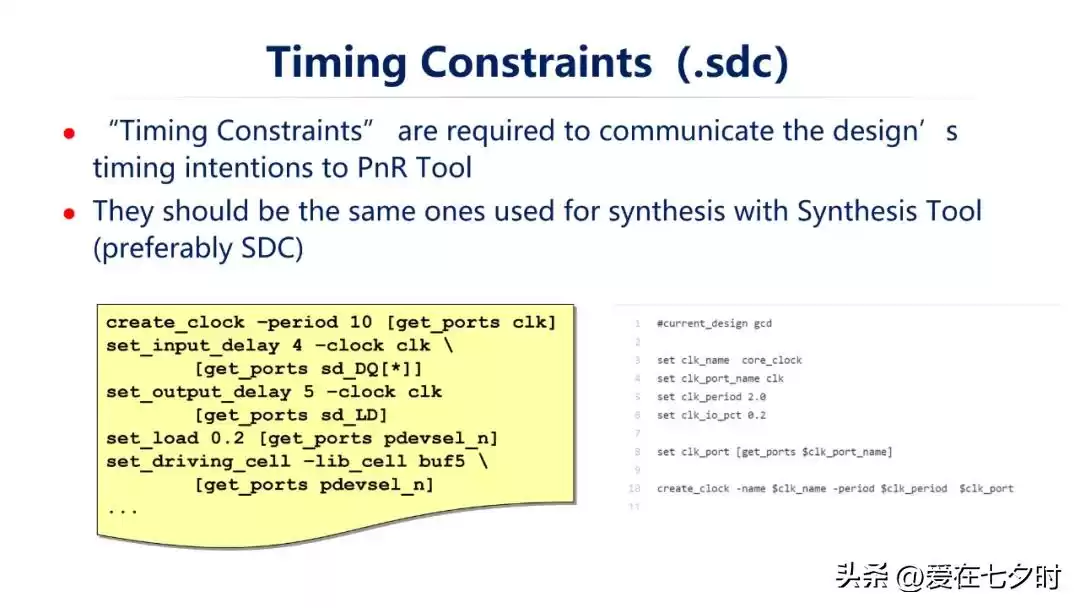

确保信号在芯片任何路径上都能在规定时间内稳定传输，满足建立时间和保持时间要求。这是芯片能否达到目标频率的关键签核步骤，工具以PrimeTime和Tempus为代表。
（8）物理验证：制造前的终极质检

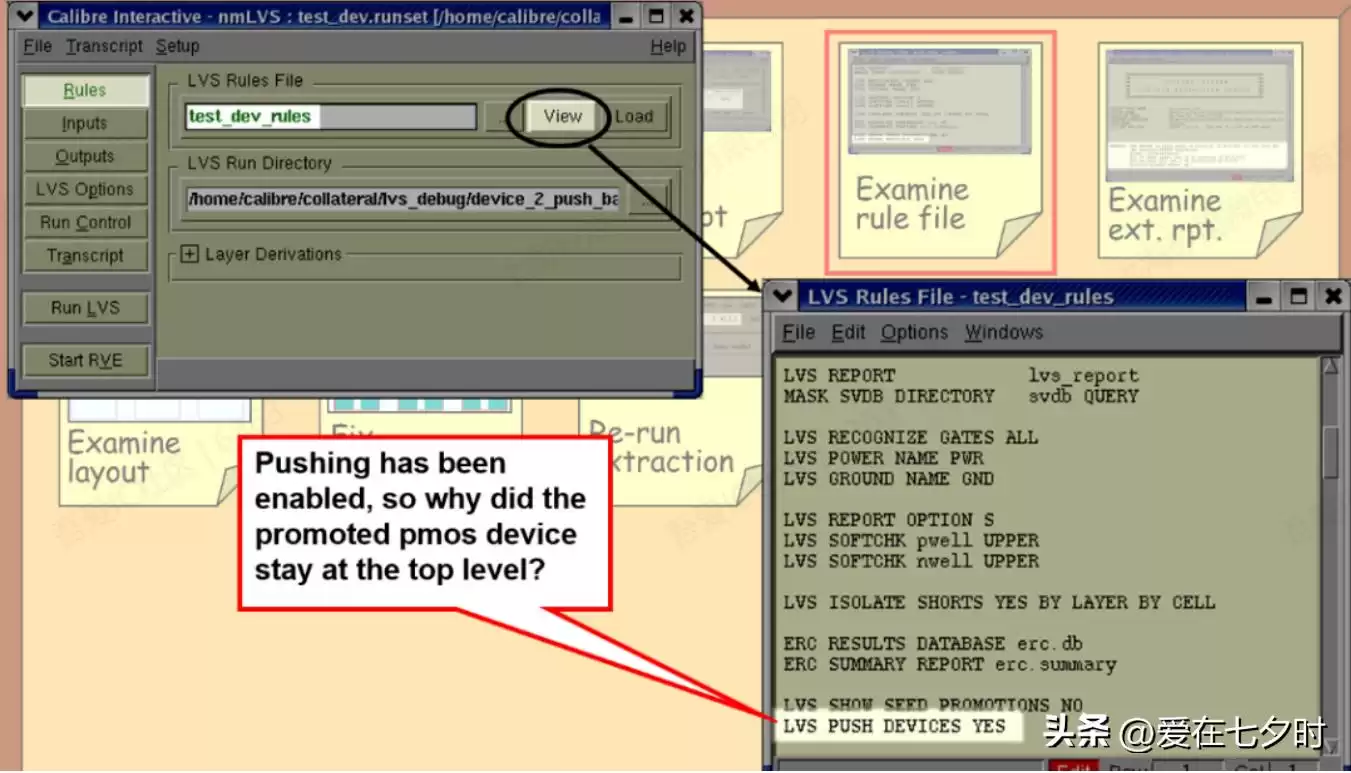

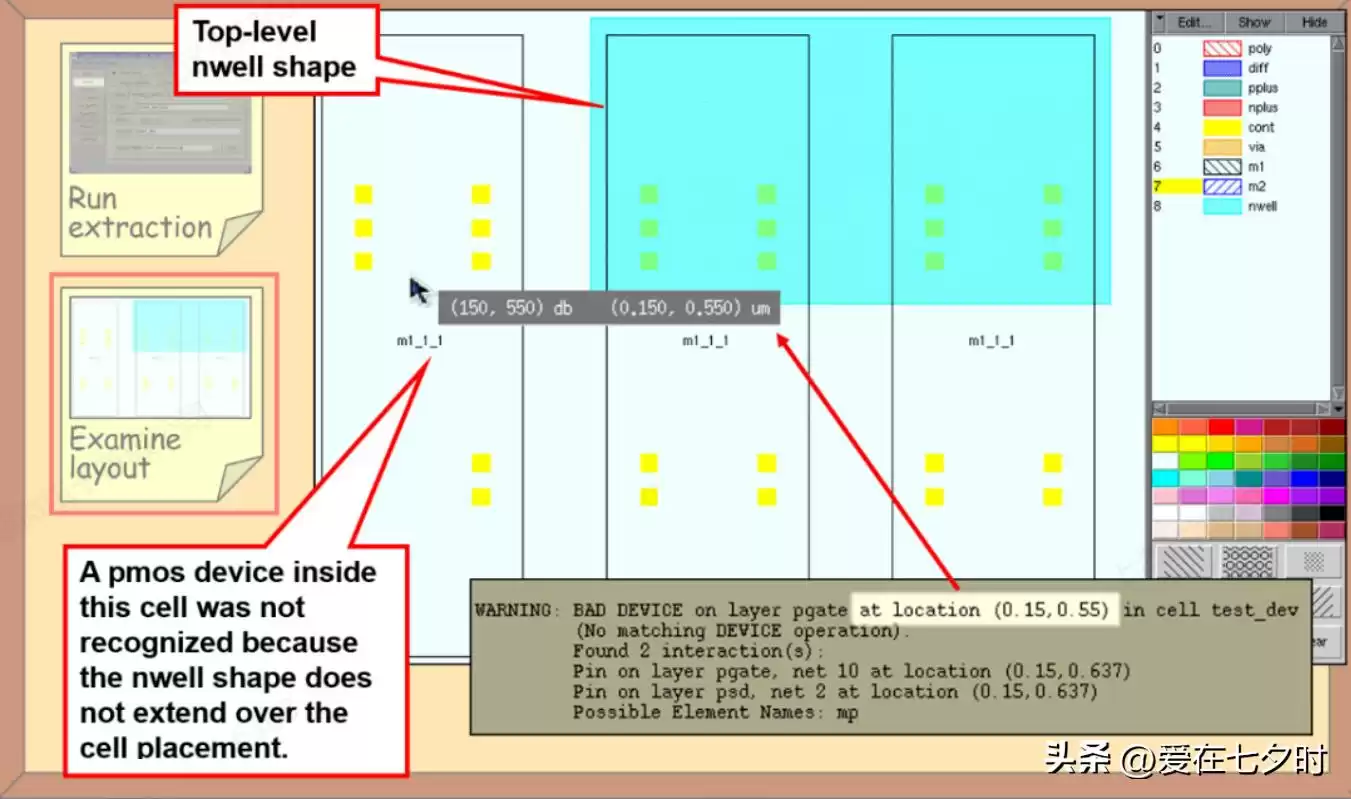

流片前的最后关卡。进行设计规则检查（DRC）、版图原理图对照（LVS）等，确保版图完全符合晶圆厂的制造规范，任何差错都可能导致流片失败。业界标准工具是Calibre。

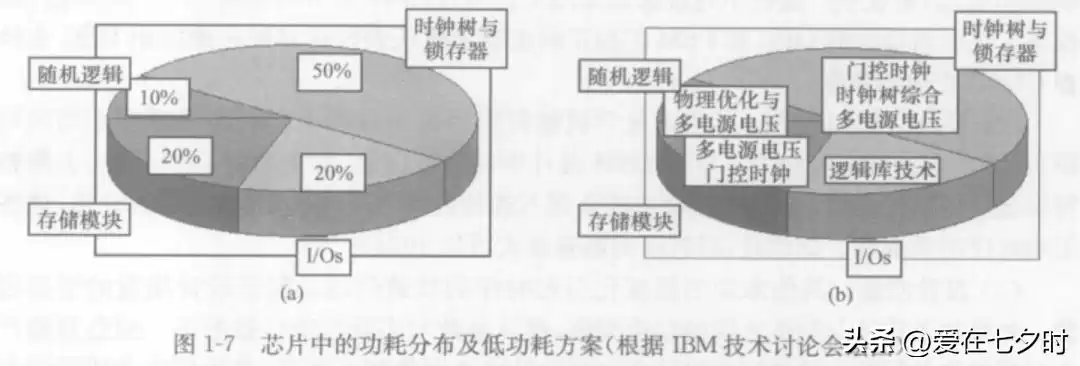

（9）功耗分析：管理芯片的“能耗账单”
分析芯片的电压降（IR Drop）和电迁移（EM）效应，提前发现潜在的电源完整性问题，并反馈给布局布线进行优化。常用工具有Redhawk、Voltus等。
（10）时序仿真：注入延时的真实演练
在加入实际布局布线产生的延时信息后，再次进行仿真（后仿真），验证芯片在真实物理延迟下的功能是否依然正确，这是上市前的最后一道功能验证。

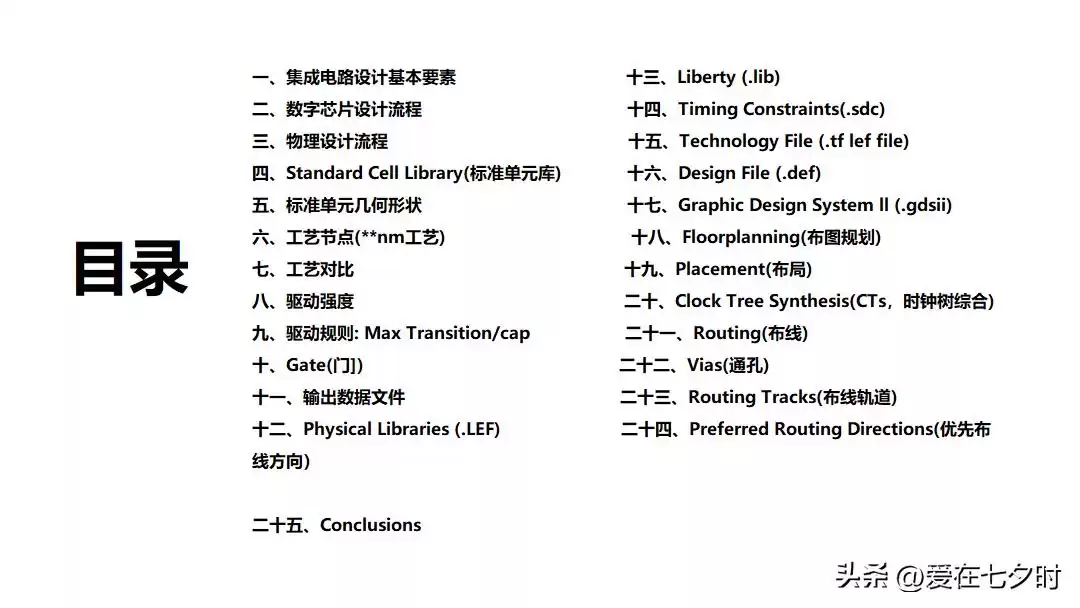

由于本文展示的PPT内容非常详尽，篇幅所限无法完全呈现。如果你想获取完整的PDF版本进行系统学习，可以加入我的“知识星球”免费下载。请注意，资料仅供个人学习，请勿外传。文末有加入方式，期待与您一同交流进步！
总结而言，数字芯片设计是逻辑与物理的完美交响。前端赋予其灵魂（功能），后端塑造其躯体（物理实现）。当所有设计、验证完成后，设计公司（Fabless）会将最终的GDSII版图数据交付给晶圆厂（Foundry）进行“流片”（Tape-out）试生产。
你可能会好奇，为什么试生产叫“流片”（Tape-out）？这里有个小典故：在上世纪七八十年代，设计数据是存储在磁带（Tape）上交由工厂的。虽然如今早已采用电子数据，但这个充满历史感的名称却被永久地保留在了芯片工业的词典里。
由于流片成本极其高昂，一次失败就可能损失数千万，因此在设计阶段借助EDA工具进行反复验证和仿真，确保芯片的可靠性与可制造性，是降低成本、保证成功的关键。

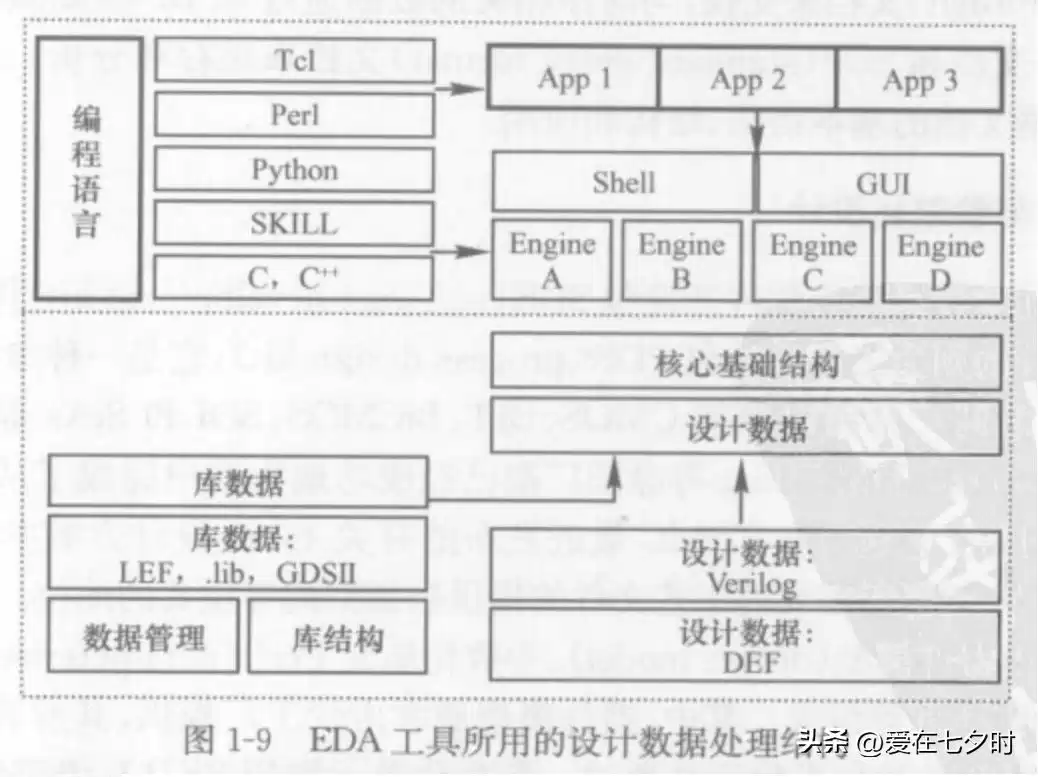

芯片设计高度依赖EDA软件。这个数百亿美元的市场，却支撑着万亿规模的集成电路产业，战略地位不言而喻。当前，国产EDA软件正迎来春天，华大九天、概伦电子、芯华章等企业正在崛起。虽然面临挑战，但这也为国产EDA提供了宝贵的市场机遇。通过产学研用的紧密循环，中国芯的“软”实力必将快速提升。
核心总结

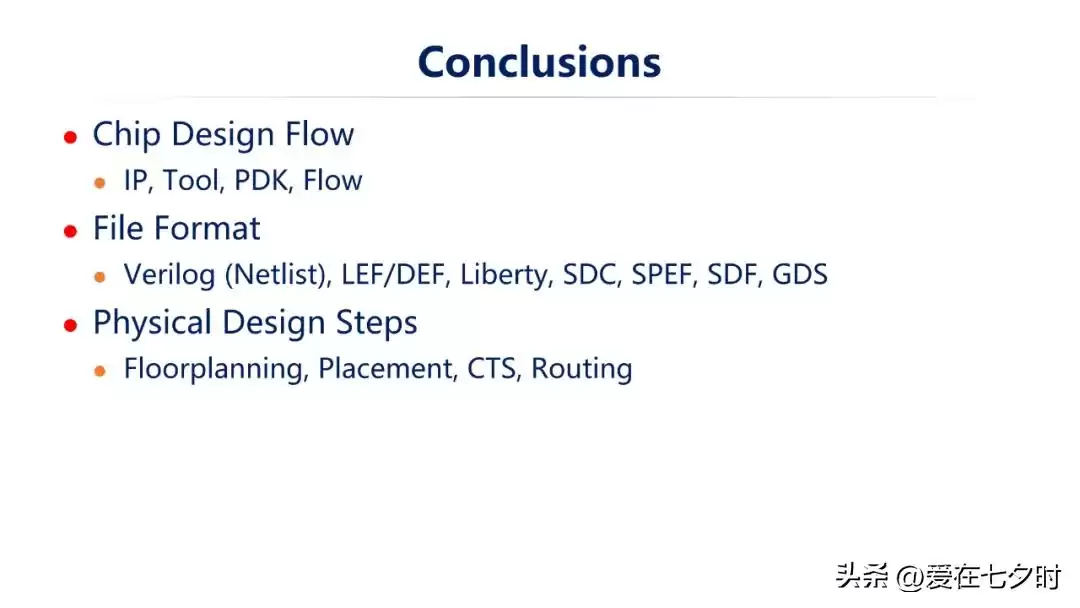

总而言之，数字芯片的物理实现是一场从RTL到GDSII的精密旅程。其成功收敛依赖于时序、功耗、可制造性三大支柱的平衡。数字芯片以其高速、稳定、精确、可编程的特性，已成为现代数字世界的核心引擎。希望这篇详解能帮助你构建起对数字芯片设计的整体认知。
-----End-----
你对芯片设计的哪个环节最感兴趣？或者在实际工作中遇到了哪些挑战？欢迎在评论区留言讨论！如果你想深入了解本文提及的PPT完整内容，获取更系统的知识图谱，请关注我们并私信“芯片设计”，获取加入知识星球的方式，一起解锁完整知识宝库！
免责声明：我们尊重原创，也注重分享；文字、图片版权归原作者所有。转载目的在于分享更多信息，不代表本号立场，如有侵犯您的权益请及时联系，我们将第一时间删除，谢谢！
