一文看懂3D TSV
来源：本文由IC字幕组 辰 翻译自2014年ChipScaleReview第三期 ，Gab校对修改，谢谢。
嘿，你是否好奇，芯片技术如何突破物理极限？当前，3D封装技术正以风暴之势席卷半导体行业，引爆全球关注。随着摩尔定律趋缓，3D封装技术已强势崛起，成为新一代性能引擎。巨头们纷纷重金布局，抢夺战略制高点。
图1揭示了3D封装技术的四大应用战场与量产前景，涵盖存储芯片堆叠、宽I/O存储/逻辑堆叠、宽I/O DRAM以及宽I/O接口（2.5D IC），每一种都针对不同场景，展现战术的多样性。
图1：Potential application and high-volume manufacturing of 3D IC integration
存储芯片堆叠
图1最左端是三星2006年推出的简易存储芯片堆叠方案，适用于DRAM或NAND闪存，I/O数少于100。关键点在于，这种堆叠附于有机基板，即使八芯片叠加，总厚仍低于普通芯片。受成本与引线键合技术竞争影响，TSV存储堆叠尚未在消费领域量产。三星正为下一代服务器研发DDR4 SDRAM，可能采用此技术。
宽I/O存储或逻辑堆叠
图1左二展示宽I/O存储器，集成低功耗宽带存储，引脚数达数千。它作为有源转接板，由TSV结构的CPU/SoC支撑，连接有机基板。为满足智能手机等移动需求，三星等已推出样品。但设计基础设施如行业标准、商业模式和定价策略仍需完善，逻辑堆叠也属此类。
宽I/O DRAM（HMC）
图1右三显示宽I/O DRAM。三星多次发布相关论文，2011年IEEE ISSCC上展示带TSV的主控制器逻辑芯片搭载两个DRAM的样品。此DRAM的TSV和引脚数略超1000，JEDEC标准定义其具1200个I/O引脚。近日，HMC联盟宣布年底发布行业规范，瞄准高性能网络、工业等领域，IBM建议用于高端服务器。
无源转接板的宽I/O接口（2.5D IC封装）
图1最右显示用于路由/通信/高性能应用的宽I/O接口。摩尔定律芯片如Memory/ASIC/CPU的I/O数在几百到几千，由带TSV和RDL的硅片连接。示例取自Xilinx论文，其FPGA采用TSMC 28nm工艺，转接板为65nm，顶部四个RDL使FPGA间近距离高速通信。
下面探讨这四类应用的技术流程与3D IC集成量产。HMC中存储堆叠和DRAM厚≤50μm，有源/无源转接板厚≤200μm。本文聚焦芯片-晶圆键合，暂不涉及材料、设备及EDA，也不讨论三星、台积电等纵向一体化公司。
TSV时代之前的技术流程
TSV前技术流程已明确定义：FEOL在fab中完成器件图形化，BEOL在fab中处理金属层连接，OSAT负责测试、凸点、减薄、组装等后道工序。
TSV时代的技术流程
TSV时代流程分三部讨论：
A）谁制造TSV？
B）谁负责MEOL？C）谁执行关键步骤（包括FEOL、MOL、BEOL、TSV、MEOL、组装和测试）及谁完成图1所示四种3D封装制程。
A）谁制造TSV
不同TSV制造工序影响多重因素，需区分：
Via-First工艺：TSV在FEOL前制造，仅能由fab完成，因器件制备优先级更高。Via-Middle工艺：TSV在FEOL和MOL后、BEOL前制备。因流程兼容，通常也由fab完成。
图2:Critical steps and ownerships for (face-to-back) wide I/O memory using the TSVvia-middle fabrication process.
Via-Last工艺（从晶圆正面）：FEOL、MOL和BEOL后制造TSV，尚无论文报道。
Via-Last工艺（从晶圆背面）：FEOL、MOL和BEOL后制造TSV，如CMOS图像传感器，但非严格3D IC集成。因技术问题，应避免此工艺直至解决。
图3:Critical steps and ownerships for (face-to-face) wide I/O memory using the TSVvia-middle fabrication process.
综上，对3D IC有源器件晶片，via-middle工艺更理想，且因fab具备设备与专业知识，应由其制造TSV，成本不足器件晶片的5%。无源TSV转接板则不同：fab和OSAT皆可生产，取决于RDL线宽间距。通常OSAT处理微米级，否则归fab。
B）谁负责MEOL工艺
所有TSV为盲孔，后续工序如焊料凸点、临时粘合、减薄、TSV露点等统称MEOL。除纵向一体化公司，最好由OSAT完成。
C）量产3D封装的关键步骤分工

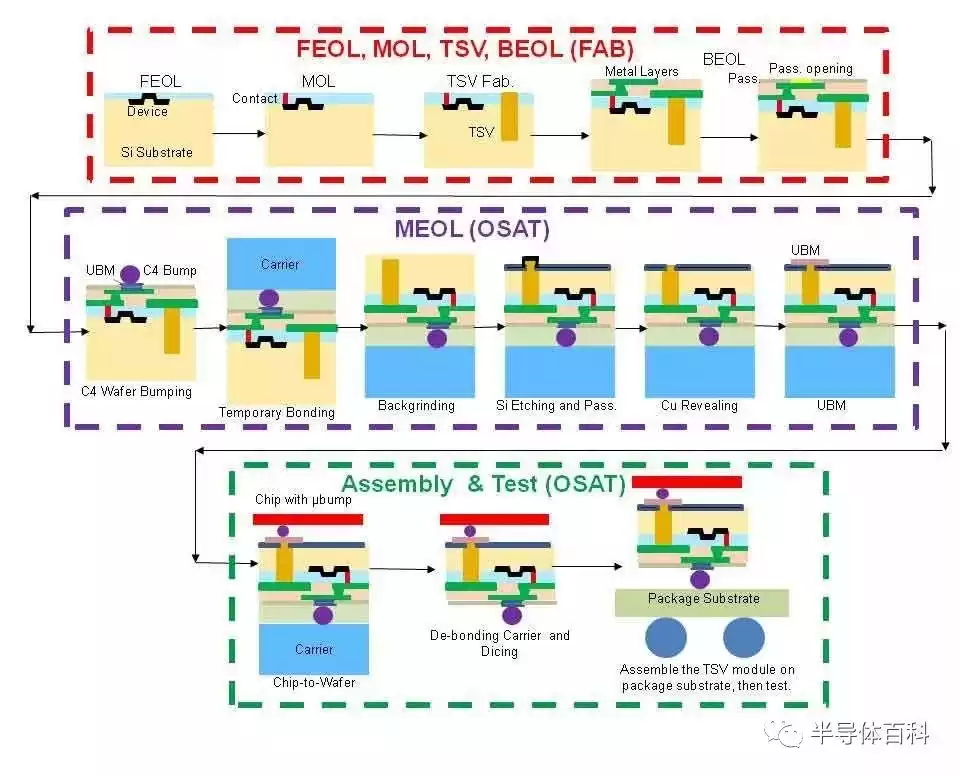

C.1）TSV Via-Middle工艺制造宽I/O存储器（面对背）：图2展示关键步骤与工厂。FEOL和MOL后，fab通过DRIE、PECVD、PVD、电镀铜填充和CMP制造TSV，再完成BEOL。MEOL由OSAT处理UBM、临时粘合、研磨、蚀刻等，之后进行C2W键合、切割、组装和测试。

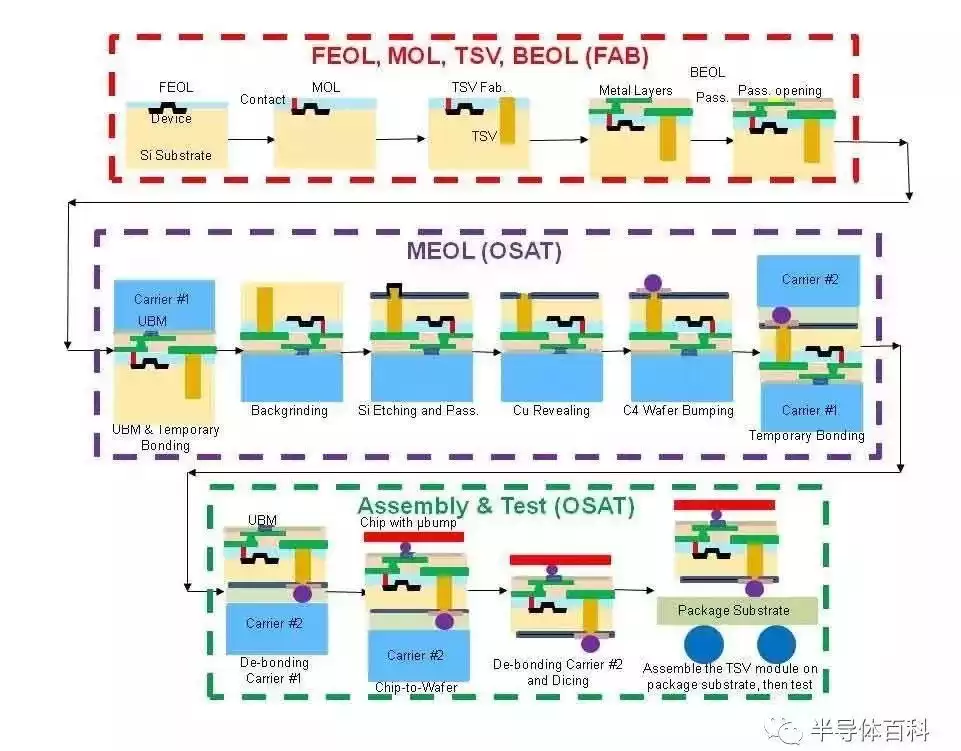

C.2）TSV Via-Middle工艺制造宽I/O存储器（面对面）：FEOL、MOL、TSV和BEOL同面对背工艺，但后续不同：TSV晶片临时粘合载体1，研磨后完成Cu显露和UBM，再粘合载体2，进行C2W面对面键合，最后切割、组装、测试，如图3。
C.3）TSV Via-Last工艺（从背面）制造宽I/O存储器（面对背）：图4显示关键步骤。FEOL、MOL和BEOL后，进行UBM和C4，临时粘合载体，背面研磨、TSV制造、钝化/开口及UBM，再由OSAT完成C2W键合、剥离、切割、组装和测试。
图4: Critical steps andownerships for (face-to-back) wide I/O memory using the TSV via-last from thebackside fabrication process.

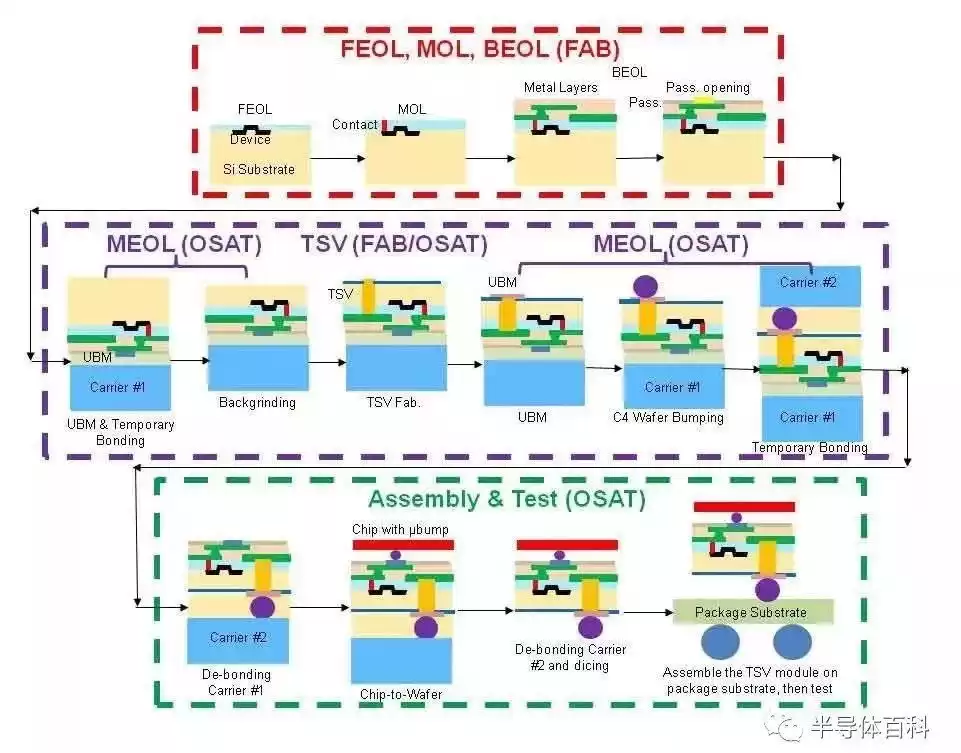

C.4）TSV Via-Last工艺（从背面）制造宽I/O存储器（面对面）：FEOL、MOL和BEOL同面对背工艺，但UBM后器件晶片粘合载体1如图5，背面研磨、TSV加工、钝化/开口，再UBM、C4并粘合载体2，剥离载体1后C2W面对面键合，最后切割、组装、测试。
图5:Critical steps and ownerships for (face-to-face) wide I/O memory using the TSVvia-last from the backside fabrication process.
从图4和图5看，TSV可由fab或OSAT制造，但fab因流程难回，OSAT因技术挑战如对齐问题，应避免此工艺直至问题解决。

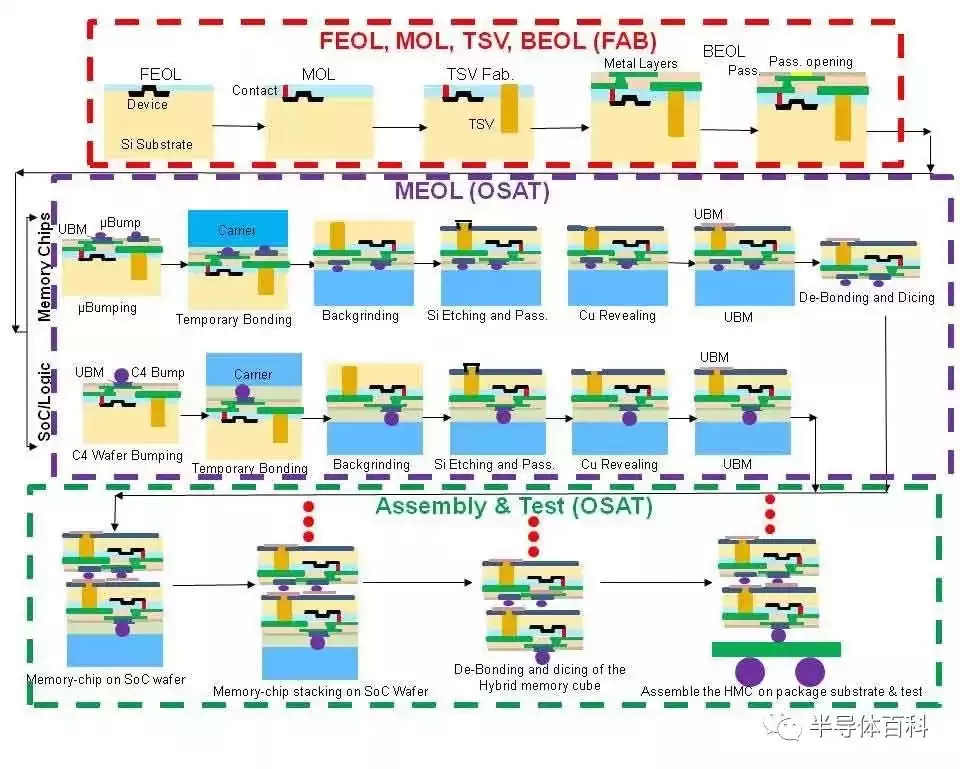

C.5）TSV Via-Middle工艺制造宽I/O DRAM：DRAM和SoC/logic晶片的FEOL、MOL、TSV和BEOL后，SoC/logic按图2面对背或图3面对面步骤操作。DRAM先UBM、微凸点，临时粘合载体，研磨减薄、铜暴露和UBM，再剥离、切割成芯片，如图6。接着C2W键合（如2-8堆叠），剥离载体后切割成混合封装体，组装、测试。
图6:Critical steps and ownerships for wide I/O DRAM using the TSV via-middlefabrication process.
C.6）TSV Via-Middle工艺制造宽储存器芯片堆叠：关键步骤同宽I/O DRAM，如图6。但存储芯片堆叠通过先堆叠TSV芯片再连接基板、灌胶成型实现，后接印刷电路板如RDIMM。
C.7）2.5D IC封装技术制备TSV/RDL无源转接板：图7显示关键步骤。钝化层沉积后，制造TSV、构建RDL并钝化/开口。UBM后临时粘合载体1，背面研磨、蚀刻、钝化和铜暴露，再UBM、C4并粘合载体2。器件晶片微凸点后切割成芯片。剥离载体1，C2W键合器件芯片与TSV晶片，剥离载体2后切割成TSV模块，组装、测试。TSV和RDL制造取决于RDL线宽间距：微米级由OSAT处理，否则归fab。多数设计公司倾向fab制造盲孔TSV和RDL，再交OSAT进行MEOL、组装和测试。
图7:Critical steps and ownerships for 2.5D IC integration with a TSV/RDL passiveinterposer.
总结
本文剖析3D IC集成制造的技术流程，探讨FEOL、MOL、BEOL、TSV、MEOL、封装、测试等关键步骤与负责工厂，及其对存储芯片堆叠、宽I/O存储器、宽I/O DRAM和宽I/O接口等应用的适用性。重要结论如下：
对器件晶片，应避免背面via-last工艺直至问题解决；via-middle工艺是正途，应由fab完成。
对无源转接板，TSV可fab或OSAT制造；RDL线宽间距3μm时两者皆可，否则归fab。
对器件和转接板晶片，MEOL、封装和测试应由OSAT完成（纵向一体化公司除外）。MEOL步骤繁多，OSAT需为高量产工艺备妥。
为顺畅转移TSV晶片，需加强电、热、机械性能测试方法研发。
参考文献：
1.J. H. Lau., Through-Silicon Via for 3DIntegration, McGraw-Hill Book Company, New York, NY, 2012.
2.U. Kang, H. Chung, S. Heo, D. Park, H.Lee, J. Kim, et al., ""8 Gb 3-D DDR3 DRAM Using Through-Silicon-ViaTechnology,"" IEEE Journal of Solid-State Circuits, Vol. 45, No. 1, Jan.2010, pp. 111-119.
3.P. Dorsey, ""Xilinx Stacked SiliconInterconnect Technology Delivers Breakthrough FPGA Capacity, Bandwidth, andPower Efficiency,"" Xilinx White Paper: Virtex-7 FPGAs, WP380, Oct. 27,2010, pp. 1-10.
4.B. Banijamali, S. Ramalingam, K.Nagarajan, R. Chaware, ""Advanced Reliability Study of TSV Interposers andInterconnects for the 28nm Technology FPGA,"" IEEE ECTC Proc., Orlando,Florida, June 2011, pp. 285-290.
5.R. Chaware, K. Nagarajan, S.Ramalingam, ""Assembly and Reliability Challenges in 3D Integration of 28nmFPGA Die on a Large High Density 65nm Passive Interposer,"" Proc. ofIEEE/ECTC, May 2012, pp. 279-283.
6.B. Banijamali, S. Ramalingam, H. Liu,M. Kim, ""Outstanding and Innovative Reliability Study of 3D TSV Interposerand Fine Pitch Solder Micro-bumps,"" Proc. of IEEE/ECTC, May 2012, pp.309-314.
7.A. Redolfi, D. Velenis, S. Thangaraju,P. Nolmans, P. Jaenen, M. Kostermans, et al., ""Implementation of anIndustry Compliant, 5x50µm, Via-Middle TSV Technology on 300mm Wafers,""Proc. of IEEE/ECTC, Orlando, Florida, June 2011, pp. 1384—1388.
8.M. G. Farooq, T. L. Graves-Abe, W. F. Landers,C. Kothandaraman, B. A. Himmel, P. S. Andry, et al., ""3D Copper TSVIntegration, Testing and Reliability,"" Proc. of IEEE/IEDM, Washington DC,Dec. 2011, pp. 7.1.1 — 7.1.4.
9.H. Chaabouni, M. Rousseau, P. Ldeus, A.Farcy, R. El Farhane, A. Thuaire, et al., ""Investigation on TSV impact on65nm CMOS devices and circuits,"" Proc. of IEEE/IEDM, Dec. 2010, pp. 35.1.1- 35.1.4. [10] Y. C. Hsin, C. Chen, J.H. Lau, P. Tzeng, S. Shen, Y. Hsu, et al., ""Effects of Etch Rate onScallop of Through-Silicon Vias (TSVs) in 200mm and 300mm Wafers,"" IEEEECTC Proc., Orlando, Florida, June 2011, pp. 1130-1135.
10.C. Wu, S. Chen, P. Tzeng, J. H. Lau, Y.Hsu, J. Chen, et al., ""Oxide Liner, Barrier and Seed Layers, andCu-Plating of Blind Through Silicon Vias (TSVs) on 300mm Wafers for 3D ICIntegration,"" IMAPS Trans., Jour. of Microelectronic Packaging, Vol. 9,No. 1, First Quarter 2012, pp. 31-36. J. C. Chen, J. H. Lau, P. J. Tzeng,S. Chen, C. Wu, C. Chen, et al., ""Effects of Slurry in Cu Chemical MechanicalPolishing (CMP) of TSVs for 3-D IC Integration,"" IEEE Trans. on CPMT, Vol.2, No. 6, June 2012, pp. 956-963.
11.W. Tsai, H. H. Chang, C. H. Chien, J. H.Lau, H. C. Fu, C. W. Chiang, ""How to Select Adhesive Materials forTemporary Bonding and De-Bonding of Thin-Wafer Handling in 3D ICIntegration,"" IEEE ECTC Proc., Orlando, Florida, June 2011, pp. 989-998.
12.H. Chang, J. H. Lau, W. Tsai, C. Chien, P.Tzeng, C. Zhan, et al., ""Thin Wafer Handling of 300mm Wafer for 3D ICIntegration,"" 44th International Symp. on Microelectronics, Long Beach,CA, Oct. 2011, pp. 202—207.
13.A. Jourdain, T. Buisson, A. Phommahaxay,A. Redolfi, S. Thangaraju, Y. Travaly, et al., ""Integration of TSVs, waferthinning and backside passivation on full 300mm CMOS wafers for 3D applications,""Proc. of IEEE/ECTC, Orlando, Florida, June 2011, pp. 1122 — 1125.
14.C. K. Lee, T. C. Chang, J. H. Lau, Y.Huang, H. Fu, J. Huang, et al., ""Wafer Bumping, Assembly, and Reliabilityof Fine-Pitch Lead-Free Micro Solder Joints for 3-D IC Integration,"" IEEETrans. on CPMT, Vol. 2, No. 8, Aug. 2012, pp. 1229-1238.
15.V. Rao, X. Zhang, S. Ho, R. Rajoo, C.Premachandran, V. Kripesh, et al., ""Design and Development of Fine PitchCopper/Low-k Wafer Level Package,"" IEEE Trans. on Advanced Packaging, Vol.33, No. 2, May 2010, pp. 377—388.
16.J. H. Lau, C. J. Zhan, P. J. Tzeng, C. K.Lee, M. J. Dai, H. C. Chien, et al., ""Feasibility Study of a 3D ICIntegration System-in-Packaging (SiP) from a 300mm Multi-Project Wafer(MPW),"" IMAPS Trans., Jour. of Microelectronic Packaging, Vol. 8, No. 4,Fourth Quarter 2011, pp. 171-178.
17.C.Zhan, P. Tzeng, J. H. Lau, M. Dai, H. Chien, C. Lee, et al., ""AssemblyProcess and Reliability Assessment of TSV/RDL/IPD Interposer withMulti-Chip-Stacking for 3D IC Integration SiP,"" IEEE/ECTC Proc., SanDiego, CA, May 2012, pp. 548-554.
18.S. Sheu, Z. Lin, J. Hung,, J. H. Lau, P.Chen, et al., ""An Electrical Testing Method for Blind Through Silicon Vias(TSVs) for 3D IC Integration,"" IMAPS Trans., Jour. of MicroelectronicPackaging, Vol. 8, No. 4, Fourth Quarter 2011, pp. 140-145.
19.J. F. Hung, J. H. Lau, P. Chen, S. Wu, S.Lai, M. Li, et al., ""Electrical Testing of Blind Through-Silicon Via (TSV)for 3D IC Integration,"" IEEE/ECTC Proc., San Diego, CA, May 2012, pp.564-570.
20.J. Chien, Y. Chao, J. H. Lau, M. Dai, R.Tain, M. Dai, et al., ""A Thermal Performance Measurement Method for BlindThrough Silicon Vias (TSVs) in a 300mm Wafer,"" IEEE ECTC Proceedings,Orlando, Florida, June 2011, pp. 1204-1210.
