你手里拿着的智能手机，手腕上戴的智能手表，甚至家里那些越来越“聪明”的家电，它们之所以能如此小巧又功能强大，背后少不了一门关键技术的支撑——这门技术就像一位技艺高超的微缩建筑大师，负责把各种功能迥异的芯片“小房间”，精巧、可靠地整合成一个高性能的“微系统大厦”。这就是我们今天要聊的微系统封装技术-5。
简单来说，微系统封装技术远不止于给芯片套上一个保护壳。它的核心使命，是通过高密度的集成和互连，将处理器、存储器、传感器、射频芯片等多种不同工艺、不同功能的元器件，组合成一个能协同工作的整体系统-3-5。你可以把它想象成从“建造单间平房”到“设计摩天大楼”的跨越，不仅省地，更优化了内部沟通效率。
它究竟在解决哪些棘手难题？
传统电子设备的设计，常采用“单芯片+电路板焊接分立元件”的模式。当产品追求极致轻薄、功能又日益复杂时，这条路就走到了瓶颈：电路板面积不够用，芯片间信号传输路径长、速度慢、功耗大，研发升级更是牵一发而动全身。
微系统封装技术正是为此而生。它首先彻底重构了内部空间。通过3D堆叠、异质集成等手法，它能把原本平铺在电路板上的芯片们“竖起来”或紧密排布，直接在一个封装体内完成连接。有厂商将智能手表的主控模组如此集成后，体积足足缩小了35%，为更大的电池和屏幕腾出了宝贵空间-3。
它带来了显著的性能提升。芯片间的互联路径从电路板上的“厘米级高速公路”，缩短为封装内部的“毫米级城市快速路”。信号传输的损耗、延迟和功耗都大幅降低。例如，一些5G射频模组采用该技术后，信号传输效率提升超过四分之一，功耗也降低了15%-3。
更重要的是，它赋予了产品前所未有的设计灵活性。想要升级产品功能？工程师可能无需重新设计整个电路板，只需像更换乐高模块一样，调整封装体内部的芯片组合即可。在汽车电子领域，通过更换系统级封装（SiP）内的特定传感器芯片，就能快速让车载控制器适配不同级别的自动驾驶功能，将研发周期缩短近一半-3。
关键技术：如何搭建这座“微缩大厦”？

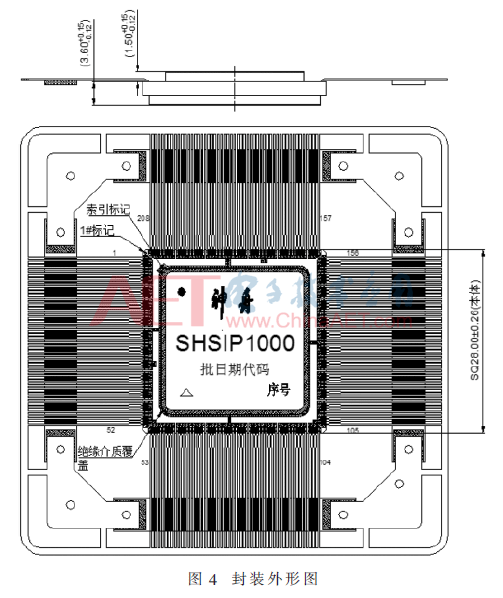

实现如此精巧的系统，离不开几项核心的尖端工艺。系统级封装（SiP） 是当前最主流的实现路径之一-3。它如同一个微型的多层电路板，将不同功能的芯片通过高精度工艺安装并互连起来。

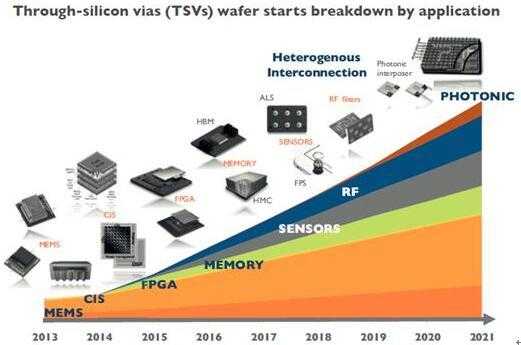

而为了在垂直方向上拓展空间，硅通孔（TSV） 技术至关重要-4。它是在芯片内部打穿并填充导电材料的微小通道，如同高楼中的高速电梯，实现芯片堆叠时上下层之间的垂直电气连接，极大提升了数据传输带宽。
2.5D和3D集成是两种先进的架构。2.5D封装通常使用一块硅“中介层”作为承载板，将多个芯片并排放置其上并通过中介层内的超精细线路互连-7。3D封装则更为激进，直接将芯片或芯片层像三明治一样垂直堆叠起来，通过TSV实现穿层互连，集成密度达到顶峰-2。
创新制造：微纳3D打印带来的变革
随着结构越来越复杂，传统基于光刻和蚀刻的“减材制造”方法在研发阶段显得成本高昂、周期漫长。这时，一种新兴的“增材制造”技术——微纳尺度3D打印，正在为封装技术的研发注入新的活力-8。
这项技术能够以极高的精度（可达2微米）和极大的设计自由度，快速制造出用于测试和原型验证的封装中介层、天线盖板等复杂结构-8。研究人员已经利用它成功制作出带有曲面通孔的新型中介层，或集成天线的封装盖板，这在过去需要数十道工序才能完成-8。它极大地加速了从设计构思到实物验证的迭代过程，降低了先进封装架构的研发门槛和成本。
面向未来的挑战与展望
当然，将这么多高性能单元塞进一个微小空间，也带来了严峻挑战。散热是首当其冲的问题，高功率密度下热量如何快速导出？信号完整性如何保证，高频高速信号互相之间不产生干扰？复杂的结构也对生产良率和长期可靠性提出了前所未有的考验-2-7。
展望未来，微系统封装技术的发展正呈现几个清晰趋势。一是与芯片设计的前端融合日益紧密，封装不再仅是后道工序，而是需要在芯片设计之初就共同规划的“协同设计”-7。二是异质集成将更加普遍，把来自不同晶圆厂、采用不同制程的逻辑芯片、存储芯片、模拟射频芯片等集成在一起，发挥各自最优性能-4。三是持续追求更高的可靠性和更低的功耗，特别是在人工智能、航空航天和新能源汽车等苛刻应用领域-6-9。
可以预见，随着半导体工艺逼近物理极限，微系统封装技术作为超越摩尔定律、持续提升电子系统性能的关键路径，其重要性只会与日俱增-2-7。它正在从幕后走向台前，从一个辅助环节演变为决定产品竞争力的核心技术。未来，我们手中的智能设备可能会因为这项技术的进步，变得形态更加多样，能力更加强大，甚至催生出我们今天还无法想象的全新应用。这场关于微缩世界的建造革命，已然深度开启。
